1. Bấm dây mạng Panduit là gì?

1.1. Khái niệm bấm đầu RJ45

Bấm dây mạng thường được hiểu là quá trình đấu các lõi dẫn của cáp Ethernet vào đầu nối modular 8 vị trí, 8 tiếp điểm, thường được gọi là đầu RJ45.

Đầu nối này giúp tạo kết nối giữa cáp mạng và cổng Ethernet trên thiết bị tương thích.

Trong kỹ thuật, tên gọi 8P8C modular plug mô tả chính xác cấu trúc đầu cắm hơn cách gọi RJ45 phổ biến.

1.2. Phân biệt modular plug, keystone jack và patch panel

Modular plug: Đầu cắm được lắp vào đầu dây để kết nối với cổng mạng.

Keystone jack: Ổ cắm mạng dạng module, thường được lắp tại mặt ổ cắm hoặc patch panel tương thích.

Patch panel: Bảng tập trung các điểm kết nối, thường được lắp trong tủ mạng.

Mỗi loại có cách đấu nối và dụng cụ thi công riêng.

1.3. Vì sao đầu nối phải tương thích với cáp?

Đầu nối có thể được thiết kế cho những loại dây khác nhau, chẳng hạn dây dẫn đặc hoặc dây dẫn nhiều sợi, kích thước AWG và đường kính cách điện khác nhau.

Nếu chọn đầu nối không phù hợp, tiếp điểm có thể không tạo kết nối ổn định.

Vì vậy, cần kiểm tra datasheet của cả cáp và đầu nối.

1.4. Dây nhảy và cáp cố định khác nhau thế nào?

Patch cord là dây nhảy thành phẩm hoặc dây được lắp đầu cắm phù hợp ở hai đầu.

Cáp cố định thường được triển khai trong hệ thống Structured Cabling và đấu nối vào keystone jack hoặc patch panel.

Không nên mặc định mọi loại cáp cố định đều có thể bấm trực tiếp bằng bất kỳ đầu RJ45 thông dụng nào.

2. Chuẩn T568A và T568B là gì?

2.1. Vai trò của T568A/T568B

T568A và T568B là hai sơ đồ sắp xếp dây dẫn vào tám chân của đầu nối Ethernet cân bằng.

Hai sơ đồ này xác định thứ tự màu và vị trí các cặp dây.

Việc sử dụng đúng sơ đồ giúp duy trì cấu trúc kết nối theo quy ước.

2.2. Thứ tự màu dây T568A

Theo T568A, thứ tự chân từ 1 đến 8 là:

1. Trắng xanh lá.

2. Xanh lá.

3. Trắng cam.

4. Xanh dương.

5. Trắng xanh dương.

6. Cam.

7. Trắng nâu.

8. Nâu.

2.3. Thứ tự màu dây T568B

Theo T568B, thứ tự chân từ 1 đến 8 là:

1. Trắng cam.

2. Cam.

3. Trắng xanh lá.

4. Xanh dương.

5. Trắng xanh dương.

6. Xanh lá.

7. Trắng nâu.

8. Nâu.

2.4. Điểm giống và khác nhau

Hai sơ đồ đều sử dụng tám lõi dẫn thuộc bốn cặp dây.

Điểm khác biệt chính là vị trí của cặp cam và cặp xanh lá.

Cặp xanh dương và cặp nâu giữ nguyên vị trí.

2.5. Nên chọn T568A hay T568B?

Cả hai đều là sơ đồ đấu nối được sử dụng trong hệ thống cáp mạng.

Việc lựa chọn cần tuân theo thiết kế và quy định của công trình.

Trong cùng một tuyến dây thẳng, hai đầu phải được đấu theo cùng sơ đồ.

Nếu công trình đã sử dụng một chuẩn nhất quán, nên tiếp tục tuân theo chuẩn đó trừ khi thiết kế có yêu cầu khác.

3. Bảng thứ tự 8 màu dây mạng T568A và T568B

3.1. Cách xác định chân 1 đến chân 8

Trước khi bấm, cần xác định đúng hướng nhìn đầu nối.

Khi quan sát đầu cắm 8P8C theo hướng các tiếp điểm kim loại hướng lên và đầu cắm hướng ra xa người quan sát, chân 1 thường nằm bên trái.

Tuy nhiên, cần kiểm tra cách đánh số theo tài liệu của đầu nối thực tế để tránh nhầm do thay đổi góc nhìn.

3.2. Các cặp dây trong sơ đồ

Các cặp tín hiệu được duy trì theo cấu trúc cặp xoắn.

Đối với cả T568A và T568B, những vị trí ghép cặp là:

• Chân 1 và 2.

• Chân 3 và 6.

• Chân 4 và 5.

• Chân 7 và 8.

Điều quan trọng là không chỉ đặt đúng màu mà còn phải giữ đúng cặp dây.

3.3. Lỗi nhầm thứ tự màu

Một số lỗi thường gặp gồm:

• Đảo vị trí hai lõi dẫn.

• Nhầm cặp cam và xanh lá.

• Sắp xếp đúng màu nhưng sai cặp.

• Không xác định đúng hướng chân 1.

Những lỗi này có thể khiến kết nối không hoạt động hoặc không đạt yêu cầu truyền dẫn.

3.4. Vì sao đúng tám màu chưa chắc đạt chuẩn?

Ngay cả khi wiremap đúng, tuyến cáp vẫn có thể gặp vấn đề về NEXT, Return Loss hoặc Insertion Loss.

Nguyên nhân có thể đến từ việc tháo xoắn cặp dây quá dài, sử dụng đầu nối không phù hợp hoặc thi công không đúng hướng dẫn.

4. Chuẩn bị dụng cụ và vật tư

4.1. Chọn cáp Panduit phù hợp

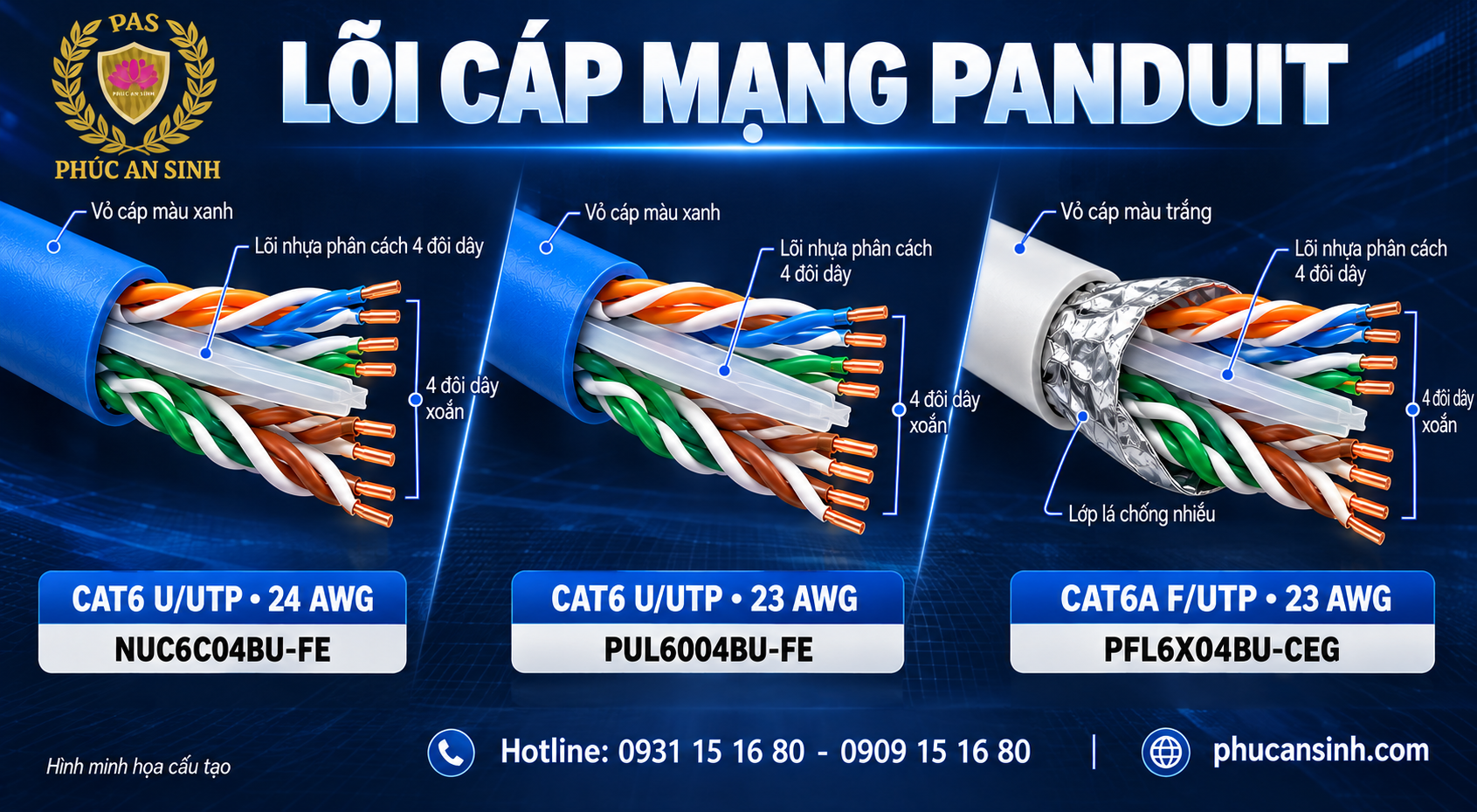

Trước khi thi công, cần xác định Category, SKU, loại lõi dẫn và cấu trúc màn chắn.

Nếu sử dụng cáp mạng Panduit Cat6, nên kiểm tra kích thước AWG và yêu cầu đầu nối.

4.2. Chọn modular plug tương thích

Đầu cắm phải phù hợp với loại cáp, đường kính dây và kích thước lõi dẫn.

Không nên chọn đầu mạng chỉ dựa trên nhãn Cat6.

4.3. Kìm bấm và dụng cụ tuốt vỏ

Sử dụng dụng cụ được khuyến nghị cho loại đầu nối.

Một số đầu nối có cơ chế lắp đặt riêng và không sử dụng kìm bấm thông dụng.

4.4. Dụng cụ đấu keystone và patch panel

Tùy phụ kiện, có thể cần dụng cụ punch-down hoặc dụng cụ chuyên dụng.

Cần tuân thủ hướng dẫn lắp đặt của nhà sản xuất.

4.5. Thiết bị kiểm tra

Có thể sử dụng:

• Máy kiểm tra wiremap.

• Thiết bị xác định chiều dài và lỗi dây.

• Máy đo chứng nhận cáp theo Category.

Mỗi loại thiết bị có phạm vi kiểm tra khác nhau.

4.6. Lưu ý an toàn

Trước khi thao tác, cần kiểm tra điều kiện an toàn của tuyến cáp.

Không thao tác trên hệ thống có nguy cơ điện áp không phù hợp với dụng cụ và quy trình làm việc.

Nếu tuyến có PoE, nên ngắt nguồn tại thiết bị cấp nguồn trước khi cắt hoặc đấu nối.

5. Cách bấm dây mạng Panduit bằng đầu RJ45

5.1. Bước 1 – Kiểm tra cáp và đầu nối

Xác định mã SKU cáp và đầu nối.

Kiểm tra khả năng tương thích về AWG, đường kính dây, loại lõi dẫn và Category.

5.2. Bước 2 – Đo và cắt dây

Đo chiều dài cần sử dụng.

Cắt dây bằng dụng cụ phù hợp để tạo mặt cắt gọn.

Không nên kéo căng cáp quá mức.

5.3. Bước 3 – Tuốt vỏ

Tuốt phần vỏ ngoài theo chiều dài được hướng dẫn cho loại đầu nối.

Tránh làm xước hoặc cắt vào lớp cách điện của lõi dẫn.

Không áp dụng một chiều dài tuốt vỏ cố định cho mọi loại đầu mạng.

5.4. Bước 4 – Sắp xếp dây theo T568A hoặc T568B

Tách các cặp dây ở mức cần thiết.

Sắp xếp tám lõi theo đúng thứ tự đã chọn.

Kiểm tra lại vị trí chân 1 đến chân 8.

5.5. Bước 5 – Giữ độ xoắn cặp dây

Chỉ tháo xoắn ở mức cần thiết để lắp đầu nối.

Việc tháo xoắn quá dài có thể làm tăng nhiễu xuyên âm.

Cần tuân thủ giới hạn và hướng dẫn lắp đặt của phụ kiện.

5.6. Bước 6 – Đưa dây vào modular plug

Đưa các lõi vào đúng rãnh hoặc vị trí tiếp điểm.

Đảm bảo các lõi đi đến vị trí cần thiết theo thiết kế đầu nối.

Phần vỏ cáp cần được giữ chắc bởi cơ cấu giảm lực kéo nếu đầu nối có thiết kế này.

5.7. Bước 7 – Bấm đầu

Sử dụng dụng cụ tương thích với modular plug.

Thực hiện thao tác theo hướng dẫn của nhà sản xuất.

Không bấm lại nhiều lần nếu đầu nối không được thiết kế cho việc đó.

5.8. Bước 8 – Kiểm tra sau bấm

Quan sát đầu nối.

Kiểm tra:

• Thứ tự dây.

• Vị trí tiếp điểm.

• Tình trạng vỏ cáp.

• Khả năng giữ dây.

• Dấu hiệu hư hỏng.

Sau đó sử dụng thiết bị kiểm tra wiremap.

6. Cách đấu cáp Panduit vào keystone jack và patch panel

6.1. Khi nào nên sử dụng keystone jack?

Keystone jack thường được sử dụng tại các điểm kết nối cố định trong hệ thống mạng có cấu trúc.

Cáp cố định được đấu vào jack, sau đó sử dụng patch cord để kết nối thiết bị.

6.2. Kiểm tra sơ đồ màu trên jack

Nhiều loại keystone có ký hiệu màu cho T568A và T568B.

Cần chọn đúng sơ đồ theo thiết kế.

Không nên chỉ dựa vào vị trí màu trên một loại jack để áp dụng cho sản phẩm khác.

6.3. Sắp xếp dây theo chuẩn

Tuốt vỏ theo hướng dẫn.

Sắp xếp từng cặp dây vào đúng vị trí.

Giữ độ xoắn gần điểm đấu nối.

6.4. Sử dụng dụng cụ tương thích

Tùy loại jack, có thể sử dụng punch-down tool hoặc dụng cụ lắp đặt chuyên dụng.

Không nên dùng lực hoặc dụng cụ không phù hợp.

6.5. Giữ bán kính uốn

Tránh uốn gấp cáp gần điểm đấu nối.

Cần tuân thủ bán kính uốn và lực kéo theo datasheet.

6.6. Cố định và quản lý tuyến

Sau khi đấu nối, cần cố định cáp phù hợp và đánh nhãn điểm mạng.

Việc quản lý tuyến rõ ràng giúp thuận tiện bảo trì.

6.7. Kiểm tra sau đấu nối

Kiểm tra wiremap và thực hiện đo kiểm theo yêu cầu nghiệm thu.

Tham khảo thêm bài tiêu chuẩn thi công cáp Panduit.

7. Bấm dây thẳng và dây chéo khác nhau như thế nào?

7.1. Dây thẳng

Dây thẳng có hai đầu được đấu theo cùng sơ đồ:

• T568A – T568A.

• T568B – T568B.

Đây là kiểu dây phổ biến trong kết nối Ethernet hiện đại.

7.2. Dây chéo

Dây chéo cổ điển có một đầu T568A và một đầu T568B.

Cách đấu này hoán đổi các cặp liên quan đến chân 1–2 và 3–6.

Tuy nhiên, không nên mặc định kiểu dây chéo cổ điển đáp ứng mọi yêu cầu kết nối của các chuẩn Ethernet nhiều cặp.

7.3. Auto MDI-X là gì?

Auto MDI-X là tính năng cho phép thiết bị Ethernet tương thích tự điều chỉnh cách sử dụng các cặp truyền và nhận.

Nhờ đó, nhiều thiết bị hiện đại có thể sử dụng dây thẳng mà không cần dây chéo.

7.4. Có nên sử dụng dây chéo?

Trong phần lớn tình huống sử dụng thiết bị Ethernet hiện đại, dây thẳng là lựa chọn thông dụng.

Chỉ sử dụng dây chéo khi thiết bị hoặc yêu cầu kỹ thuật cụ thể cần đến.

8. Những lỗi thường gặp khi bấm dây mạng Panduit

8.1. Sai thứ tự chân

Nếu dây được đưa vào sai vị trí, thiết bị có thể không thiết lập được kết nối.

Cần kiểm tra lại sơ đồ T568A/T568B.

8.2. Đảo dây hoặc đảo cặp

Đảo dây có thể làm sai quan hệ kết nối giữa các chân.

Thiết bị kiểm tra wiremap có thể hỗ trợ phát hiện.

8.3. Split pair là gì?

Split pair xảy ra khi các lõi dẫn được ghép sai cặp xoắn, dù một số phép kiểm tra thông mạch đơn giản có thể vẫn cho kết quả thông.

Lỗi này có thể gây nhiễu xuyên âm và làm giảm hiệu năng truyền dẫn.

8.4. Tiếp xúc không ổn định

Nguyên nhân có thể do đầu nối không tương thích, lõi dẫn không vào đúng vị trí hoặc thao tác bấm không đạt.

8.5. Tuốt vỏ quá dài

Tuốt vỏ quá dài có thể làm giảm khả năng giữ cáp của đầu nối và tăng nguy cơ tác động cơ học lên các lõi.

8.6. Tháo xoắn cặp dây quá mức

Tháo xoắn quá dài có thể làm tăng nhiễu xuyên âm và khiến tuyến không đạt yêu cầu Cat6.

8.7. Đầu RJ45 không phù hợp AWG

Đầu nối không tương thích với kích thước lõi dẫn có thể gây lỗi tiếp xúc.

8.8. Phụ kiện không phù hợp Category

Một tuyến sử dụng cáp Cat6 nhưng phụ kiện không đáp ứng yêu cầu có thể không đạt hiệu năng Cat6.

9. Cách kiểm tra dây mạng Panduit sau khi bấm

9.1. Kiểm tra ngoại quan

Quan sát đầu nối, vị trí dây và tình trạng vỏ cáp.

Đảm bảo không có hư hỏng rõ ràng.

9.2. Kiểm tra wiremap

Wiremap giúp xác định quan hệ kết nối giữa các chân.

Thiết bị phù hợp có thể phát hiện:

• Hở mạch.

• Ngắn mạch.

• Đảo dây.

• Đảo cặp.

• Một số lỗi split pair.

Khả năng phát hiện phụ thuộc vào loại thiết bị.

9.3. Continuity test và certification test khác nhau thế nào?

Continuity test kiểm tra tính liên tục của kết nối điện.

Certification test đánh giá các chỉ tiêu truyền dẫn theo giới hạn của tiêu chuẩn và cấu hình đo được chọn.

Một dây có thông mạch đúng chưa chắc đạt chuẩn Cat6.

9.4. Kiểm tra chiều dài tuyến

Trong hệ thống cáp đồng có cấu trúc, chiều dài Channel thường được giới hạn tối đa 100m theo cấu hình tiêu chuẩn phổ biến.

Permanent Link thường tối đa 90m.

9.5. Kiểm tra NEXT, Return Loss và Insertion Loss

NEXT: Đánh giá nhiễu xuyên âm đầu gần.

Return Loss: Đánh giá tín hiệu phản xạ liên quan đến sự không đồng nhất trở kháng.

Insertion Loss: Đánh giá suy hao tín hiệu trên tuyến.

Những chỉ tiêu này cần được kiểm tra bằng thiết bị và cấu hình phù hợp.

Đọc thêm bài thông số kỹ thuật cáp Panduit Cat6.

9.6. Đo Permanent Link và Channel

Cần chọn đúng cấu hình đo theo phạm vi nghiệm thu.

Không nên sử dụng kết quả đo Channel để mặc định thay thế mọi yêu cầu đo Permanent Link, hoặc ngược lại.

9.7. Lưu hồ sơ nghiệm thu

Hồ sơ có thể bao gồm:

• Mã tuyến.

• Vị trí đầu và cuối.

• Category.

• Thiết bị đo.

• Tiêu chuẩn kiểm tra.

• Kết quả đạt hoặc không đạt.

• Ngày kiểm tra.

Tham khảo thêm bài kiểm tra cáp mạng Panduit.

10. Lưu ý khi bấm cáp Panduit Cat6 cho PoE và camera IP

10.1. Vì sao tiếp xúc đầu nối quan trọng với PoE?

PoE truyền điện năng qua hệ thống cáp Ethernet.

Tiếp xúc không ổn định có thể làm tăng điện trở tiếp xúc và gây phát nhiệt tại điểm kết nối.

Vì vậy, cần sử dụng đầu nối tương thích và thi công đúng hướng dẫn.

10.2. Kiểm tra AWG và đầu nối

Khi sử dụng PoE, cần quan tâm đến kích thước lõi dẫn, điện trở, điều kiện nhiệt độ và khả năng tương thích của phụ kiện.

Không nên chỉ dựa vào nhãn Cat6 để đánh giá toàn bộ khả năng cấp nguồn.

10.3. Camera IP ngoài trời

Nếu tuyến cáp đi ngoài trời, cần sử dụng sản phẩm phù hợp với môi trường và yêu cầu bảo vệ của công trình.

Cáp dùng trong nhà không tự động phù hợp với điều kiện nắng, mưa hoặc độ ẩm ngoài trời.

10.4. Wi-Fi Access Point

Đối với điểm truy cập Wi-Fi, cần xác nhận tốc độ uplink và công suất PoE theo yêu cầu thiết bị.

10.5. Không bỏ qua điều kiện lắp đặt

Nhiệt độ, số lượng cáp bó, chất lượng đầu nối và môi trường có thể ảnh hưởng đến khả năng vận hành.

Xem thêm bài cáp mạng Panduit cho PoE và cáp Panduit cho camera IP.

11. Checklist thi công và nghiệm thu dây mạng Panduit

Checklist giúp kiểm soát quá trình thi công, nhưng không thay thế phép đo chứng nhận khi hồ sơ dự án yêu cầu.

12. Những sai lầm cần tránh khi thi công

12.1. Bấm cáp cố định bằng đầu không tương thích

Không phải mọi modular plug đều phù hợp với cáp cố định.

12.2. Chỉ kiểm tra đèn LED

Thiết bị LED đơn giản có thể không phát hiện được tất cả lỗi truyền dẫn.

12.3. Dùng một cách tuốt vỏ cho mọi đầu nối

Mỗi loại đầu nối có thể có yêu cầu riêng.

12.4. Không kiểm tra phụ kiện có màn chắn

Nếu sử dụng cáp có màn chắn, cần xem xét phụ kiện tương thích và yêu cầu bonding.

12.5. Không đo kiểm sau thi công

Việc kết nối có mạng không đồng nghĩa tuyến cáp đạt Category mong muốn.

12.6. Không đánh nhãn

Thiếu nhãn làm tăng thời gian tìm lỗi và bảo trì.

13. Chọn cáp và phụ kiện Panduit phù hợp tại Phúc An Sinh

13.1. Xác định Category và SKU

Khách hàng nên chuẩn bị mã cáp và thông số cần sử dụng.

13.2. Chọn đầu nối phù hợp

Cần kiểm tra khả năng tương thích giữa cáp, modular plug, keystone hoặc patch panel.

13.3. Xác nhận môi trường sử dụng

Nên làm rõ vị trí lắp đặt trong nhà, ngoài trời hoặc khu vực có điều kiện đặc biệt.

13.4. Chuẩn bị BOM

Danh sách vật tư nên thể hiện mã SKU, số lượng và quy cách.

13.5. Trao đổi nhu cầu với Phúc An Sinh

Khách hàng có thể gửi danh sách vật tư hoặc mã sản phẩm để trao đổi thông số và yêu cầu báo giá.

Tham khảo thêm bài mua cáp mạng Panduit.

14. FAQ – Câu hỏi thường gặp

14.1. Cách bấm dây mạng Panduit Cat6 theo T568B như thế nào?

Sắp xếp tám lõi theo thứ tự trắng cam, cam, trắng xanh lá, xanh dương, trắng xanh dương, xanh lá, trắng nâu và nâu, sau đó lắp vào đầu nối tương thích theo hướng dẫn của nhà sản xuất.

14.2. Chuẩn T568A và T568B khác nhau ở đâu?

Khác biệt chính là vị trí của cặp cam và cặp xanh lá.

14.3. Nên dùng T568A hay T568B cho văn phòng?

Cả hai có thể được sử dụng. Nên tuân theo thiết kế và thống nhất một sơ đồ trong hệ thống.

14.4. Bấm dây mạng tám màu có cần đúng cặp không?

Có. Cần giữ đúng quan hệ cặp xoắn, không chỉ đúng thứ tự màu ở từng chân.

14.5. Cáp Panduit Cat6 có bấm trực tiếp đầu RJ45 được không?

Có thể nếu sử dụng đầu nối được thiết kế tương thích với loại Cáp Panduit và điều kiện ứng dụng. Không nên mặc định mọi đầu RJ45 đều phù hợp.

14.6. Dây mạng bấm đúng màu nhưng không có mạng là vì sao?

Có thể do tiếp xúc kém, đầu nối không tương thích, lõi dẫn bị hỏng, thiết bị mạng hoặc những lỗi khác. Cần kiểm tra theo từng bước.

14.7. Split pair là gì?

Split pair là lỗi ghép sai cặp xoắn, có thể gây nhiễu xuyên âm dù một số phép kiểm tra thông mạch đơn giản vẫn cho kết quả thông.

14.8. Kiểm tra bằng thiết bị LED có đủ không?

Không đủ để chứng nhận hiệu năng Cat6. Nếu cần nghiệm thu theo Category, phải sử dụng thiết bị đo phù hợp.

14.9. Cáp Panduit Cat6 dùng cho PoE có cần đầu nối riêng không?

Cần sử dụng đầu nối tương thích với cáp và phù hợp yêu cầu ứng dụng PoE. Không nên mặc định một loại đầu nối đáp ứng mọi điều kiện.

14.10. Khi nào cần đo chứng nhận Cat6?

Khi hồ sơ thiết kế, hợp đồng hoặc yêu cầu nghiệm thu quy định cần xác nhận hiệu năng đường truyền theo Category.

Bấm đúng màu chưa đủ, cần đúng phụ kiện và đo kiểm

Để thực hiện cách bấm dây mạng Panduit đúng kỹ thuật, cần tuân thủ bốn nguyên tắc:

1. Đấu đúng sơ đồ T568A hoặc T568B.

2. Chọn cáp, đầu nối và dụng cụ tương thích.

3. Duy trì cấu trúc cặp xoắn và điều kiện lắp đặt phù hợp.

4. Kiểm tra wiremap và đo chứng nhận khi cần nghiệm thu.

Việc thi công đúng ngay từ đầu giúp giảm nguy cơ lỗi kết nối và thuận tiện hơn trong quá trình bảo trì hệ thống.

Bạn đang cần chọn cáp, keystone jack, modular plug hoặc phụ kiện Panduit cho công trình?

Hãy gửi Phúc An Sinh mã SKU cáp Panduit như mã hàng Cat6 24 AWG NUC6C04BU-FE, mã hàng Cat6 23 AWG PUL6004BU-FE, mã hàng Cat6A 23 AWG PFL6XO4BU - CEG và loại đầu nối hoặc danh sách vật tư để trao đổi yêu cầu kỹ thuật, quy cách và thông tin báo giá phù hợp.
