1. Chuẩn T568A và T568B là gì?

1.1. Chuẩn T568A

T568A là sơ đồ sắp xếp tám lõi dây vào tám vị trí tiếp xúc của đầu nối 8P8C, thường được gọi là RJ45.

Theo chuẩn này, đôi xanh lá được bố trí ở các chân 1–2 và đôi cam ở các chân 3–6.

1.2. Chuẩn T568B

T568B cũng sử dụng tám lõi dây nhưng hoán đổi vị trí của đôi cam và đôi xanh lá so với T568A.

Hai chuẩn đều có thể đáp ứng yêu cầu truyền dẫn khi được thi công đúng.

1.3. CommScope có bắt buộc dùng T568B không?

Không. Cáp CommScope không sử dụng một thứ tự màu riêng biệt.

Việc chọn T568A hay T568B cần phù hợp với thiết kế và quy ước đấu nối của hệ thống.

2. Bảng thứ tự màu dây mạng chuẩn T568A và T568B

Đây là bảng quan trọng nhất khi thực hiện bấm dây mạng.

2.1. Cách xác định chân số 1 đến 8

Khi nhìn vào mặt có các tiếp điểm kim loại của đầu cắm 8P8C, với các tiếp điểm hướng lên và đầu cắm hướng ra xa người quan sát, chân số 1 nằm bên trái, tiếp theo đến chân số 8 ở bên phải.

Cần giữ nguyên hướng quan sát khi sắp xếp dây để tránh đảo chân.

2.2. Cách ghi nhớ T568B

Thứ tự T568B là:

Trắng cam – Cam – Trắng xanh lá – Xanh dương – Trắng xanh dương – Xanh lá – Trắng nâu – Nâu.

2.3. Cách ghi nhớ T568A

Thứ tự T568A là:

Trắng xanh lá – Xanh lá – Trắng cam – Xanh dương – Trắng xanh dương – Cam – Trắng nâu – Nâu.

3. Dây mạng thẳng và dây mạng chéo khác nhau thế nào?

3.1. Dây mạng thẳng

Dây thẳng sử dụng cùng một chuẩn ở hai đầu, có thể là T568A–T568A hoặc T568B–T568B.

Đây là kiểu đấu nối phổ biến cho máy tính, switch, router và các thiết bị mạng hiện đại.

3.2. Dây mạng chéo

Dây chéo kiểu truyền thống sử dụng T568A ở một đầu và T568B ở đầu còn lại.

Loại dây này từng được dùng để kết nối trực tiếp một số thiết bị mạng đời cũ.

3.3. Có cần sử dụng dây chéo hiện nay không?

Nhiều thiết bị Ethernet hiện đại hỗ trợ Auto MDI-X, cho phép tự điều chỉnh chức năng truyền và nhận.

Vì vậy, nhu cầu sử dụng dây chéo đã giảm đáng kể.

4. Dụng cụ cần chuẩn bị trước khi bấm dây mạng CommScope

4.1. Dây mạng phù hợp

Có thể sử dụng cáp mạng CommScope Cat5e hoặc cáp mạng CommScope Cat6 tùy nhu cầu.

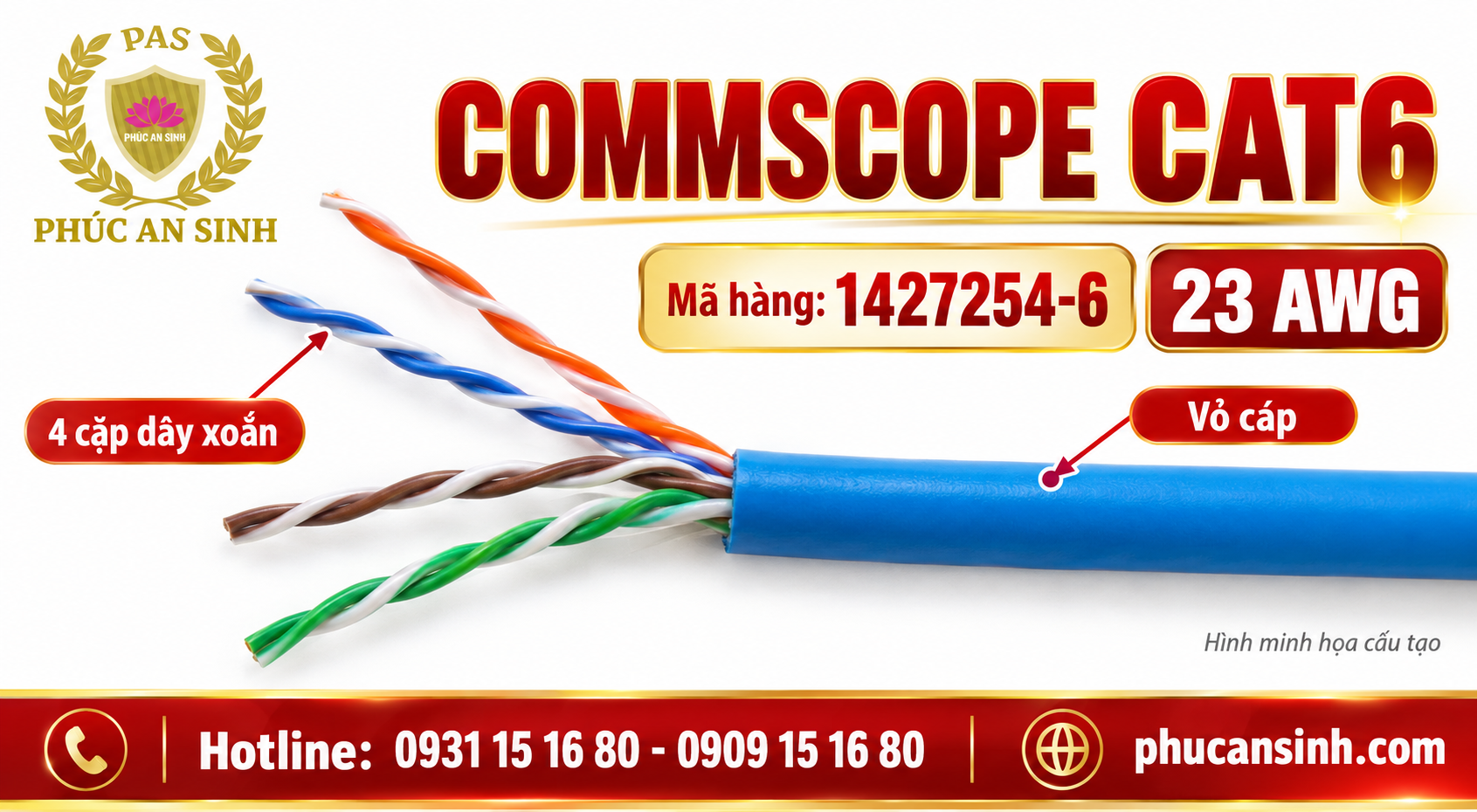

Cáp mạng CommScope Cat 6 có 2 loại : Cáp cat6 commscope 24 AWG mã hàng 1427071 - 6 và Cáp cat6 commscope 23 AWG mã hàng 1427254 - 6

4.2. Đầu nối RJ45/8P8C

Cần chọn đầu nối tương thích với cấp cáp, đường kính dây, AWG và loại lõi dẫn.

Đầu nối dành cho dây lõi mềm không phải lúc nào cũng phù hợp với dây lõi cứng.

4.3. Kìm bấm mạng

Sử dụng kìm tương thích với loại đầu nối, đặc biệt khi dùng đầu xuyên thấu hoặc đầu nối có thiết kế riêng.

4.4. Dụng cụ tuốt vỏ và máy test

Dụng cụ tuốt vỏ giúp hạn chế làm hỏng lớp cách điện. Máy test dùng để kiểm tra sơ đồ đấu nối sau khi hoàn thiện.

5. Hướng dẫn bấm dây mạng CommScope theo chuẩn T568B

5.1. Bước 1: Cắt dây mạng

Cắt đoạn dây theo chiều dài cần sử dụng, có tính đến khoảng dự phòng phù hợp.

5.2. Bước 2: Tuốt lớp vỏ ngoài

Dùng dụng cụ tuốt vỏ để làm lộ bốn đôi dây bên trong.

Chiều dài tuốt vỏ phải phù hợp với thiết kế đầu nối và hướng dẫn của nhà sản xuất.

5.3. Bước 3: Sắp xếp tám lõi theo T568B

Xếp các lõi theo đúng thứ tự:

Trắng cam – Cam – Trắng xanh lá – Xanh dương – Trắng xanh dương – Xanh lá – Trắng nâu – Nâu.

5.4. Bước 4: Giữ độ xoắn gần đầu nối

Chỉ tháo xoắn phần dây cần thiết để đưa vào đầu nối.

Tháo xoắn quá dài có thể ảnh hưởng đến khả năng kiểm soát xuyên nhiễu.

5.5. Bước 5: Cắt bằng các lõi dây

Cắt đầu tám lõi cho đều nhau, phù hợp với chiều dài yêu cầu của đầu RJ45.

5.6. Bước 6: Đưa dây vào đầu RJ45

Đưa các lõi vào đúng rãnh, bảo đảm từng lõi đến vị trí tiếp xúc và phần vỏ cáp được giữ bởi bộ phận chống kéo.

5.7. Bước 7: Bấm đầu nối

Đặt đầu RJ45 vào kìm và bấm theo hướng dẫn của dụng cụ.

5.8. Bước 8: Hoàn thiện đầu còn lại

Nếu làm dây thẳng, thực hiện đầu còn lại theo T568B và kiểm tra bằng máy test.

6. Hướng dẫn bấm dây mạng CommScope theo chuẩn T568A

6.1. Bước 1: Chuẩn bị dây

Cắt dây, tuốt vỏ và kiểm tra các lõi dẫn như khi bấm T568B.

6.2. Bước 2: Sắp xếp theo T568A

Thứ tự màu là:

Trắng xanh lá – Xanh lá – Trắng cam – Xanh dương – Trắng xanh dương – Cam – Trắng nâu – Nâu.

6.3. Bước 3: Đưa dây vào đầu nối

Giữ đúng thứ tự màu, hạn chế tháo xoắn và đưa dây vào hết vị trí tiếp xúc.

6.4. Bước 4: Bấm và kiểm tra

Bấm bằng kìm phù hợp, sau đó hoàn thiện đầu còn lại theo T568A nếu cần dây thẳng.

7. Lưu ý khi bấm dây mạng CommScope Cat6

7.1. Giữ độ xoắn của các đôi dây

Cat6 có yêu cầu hiệu năng truyền dẫn cao hơn Cat5e, vì vậy cần hạn chế làm thay đổi cấu trúc xoắn đôi tại điểm đấu nối.

7.2. Chọn đầu RJ45 phù hợp Cat6

Không nên mặc định mọi đầu RJ45 đều tương thích với mọi loại cáp Cat6.

Cần kiểm tra cấp hiệu năng, AWG và đường kính vỏ cáp.

7.3. Xử lý lõi phân tách

Một số mã Cat6 có thành phần phân tách các đôi dây. Nếu có, cần xử lý theo hướng dẫn của nhà sản xuất.

7.4. Khi nào nên dùng keystone jack?

Đối với tuyến cáp cố định trong văn phòng, đấu nối vào keystone jack hoặc patch panel thường phù hợp hơn với thiết kế cáp cấu trúc.

Tìm hiểu thêm thông số kỹ thuật CommScope Cat6.

8. Cách kiểm tra dây mạng sau khi bấm

8.1. Sử dụng máy test dây mạng

Cắm hai đầu dây vào bộ phát và bộ nhận của máy test, sau đó quan sát sơ đồ chân.

Với dây thẳng, kết quả đúng phải thể hiện kết nối tương ứng từ chân 1 đến chân 8.

8.2. Các lỗi thường gặp

8.3. Split Pair là gì?

Split Pair xảy ra khi các lõi được ghép thành đôi không đúng cấu trúc xoắn, dù sơ đồ thông mạch có thể vẫn thể hiện đủ tám chân.

Lỗi này có thể làm tăng xuyên nhiễu và giảm chất lượng truyền dẫn.

8.4. Test thông mạch đã đủ chưa?

Chưa. Máy test cơ bản chỉ kiểm tra một số lỗi đấu nối.

Để xác nhận hệ thống đạt hiệu năng Cat6, cần sử dụng thiết bị đo chứng nhận phù hợp.

9. Những lỗi thường gặp khi bấm dây mạng CommScope

9.1. Sắp xếp sai thứ tự màu

Đây là lỗi phổ biến, khiến các chân đấu nối không đúng sơ đồ.

9.2. Tháo xoắn quá dài

Việc tháo xoắn quá mức có thể làm tăng xuyên nhiễu tại điểm kết nối.

9.3. Chọn sai đầu RJ45

Đầu nối không tương thích với AWG hoặc cấu trúc lõi có thể gây tiếp xúc kém.

9.4. Vỏ cáp không được kẹp giữ

Nếu phần vỏ không nằm trong bộ phận chống kéo, lực tác động lên dây có thể ảnh hưởng đến tiếp điểm.

9.5. Không kiểm tra sau khi bấm

Một đầu nối nhìn bên ngoài đúng chưa chắc đã đạt yêu cầu thông mạch và hiệu năng.

10. Lưu ý khi bấm dây mạng CommScope cho camera IP và PoE

10.1. Vì sao PoE cần tiếp xúc điện tốt?

PoE truyền điện năng qua cáp Ethernet. Tiếp xúc kém có thể làm tăng điện trở tại đầu nối và phát sinh nhiệt.

10.2. Có cần đủ tám lõi không?

Để bảo đảm khả năng tương thích với Gigabit Ethernet và các ứng dụng PoE hiện đại, nên đấu nối đầy đủ tám lõi theo chuẩn.

10.3. An toàn khi thao tác

Không thực hiện bấm hoặc sửa đầu nối khi tuyến cáp đang được cấp nguồn PoE.

Cần kiểm tra vật liệu lõi, AWG và đầu nối theo yêu cầu của thiết bị.

Xem thêm cáp mạng CommScope cho camera IP.

11. Nên bấm RJ45 trực tiếp hay sử dụng keystone jack?

11.1. Bấm RJ45 trực tiếp

Phù hợp khi sử dụng loại cáp và đầu cắm được thiết kế tương thích với nhau, chẳng hạn một số dây nhảy hoặc ứng dụng kết nối trực tiếp.

11.2. Sử dụng keystone jack

Keystone jack thường phù hợp với tuyến cáp cố định, giúp thuận tiện cho quản lý, bảo trì và thay thế dây nhảy.

11.3. Patch panel

Trong hệ thống mạng văn phòng, patch panel giúp tập trung và quản lý các điểm kết nối.

Tham khảo cáp mạng CommScope cho văn phòng.

12. Câu hỏi thường gặp về cách bấm dây mạng CommScope

12.3. Dây mạng CommScope nên bấm chuẩn A hay B?

Cả hai đều được tiêu chuẩn hóa. Với dây thẳng, cần thống nhất cùng chuẩn ở hai đầu.

12.4. T568A và T568B chuẩn nào nhanh hơn?

Không có chuẩn nào mặc nhiên nhanh hơn khi hệ thống được đấu nối đúng và đáp ứng cùng yêu cầu kỹ thuật.

12.5. Bấm một đầu A, một đầu B có dùng được không?

Đó là cách tạo dây chéo truyền thống. Khả năng sử dụng phụ thuộc vào thiết bị và ứng dụng.

12.6. Dây Cat6 có bấm bằng đầu RJ45 Cat5e được không?

Không nên sử dụng đầu nối không được công bố phù hợp nếu cần bảo đảm hiệu năng Cat6.

12.7. Bấm sai thứ tự màu có làm mạng chậm không?

Có thể gây mất kết nối, giảm tốc độ hoặc tăng lỗi truyền dẫn, tùy kiểu đấu sai.

12.8. Vì sao test đủ tám chân nhưng mạng vẫn chập chờn?

Có thể do Split Pair, xuyên nhiễu, đầu nối kém hoặc chất lượng kênh truyền không đạt.

12.9. Cat6 có cần kìm bấm chuyên dụng không?

Cần dùng kìm tương thích với thiết kế đầu nối được lựa chọn.

12.10. Camera PoE nên dùng T568A hay T568B?

Có thể dùng cả hai nếu đấu nối đúng, đồng nhất và đáp ứng yêu cầu hệ thống.

Cách bấm dây mạng CommScope đúng chuẩn

Để bấm dây mạng CommScope theo chuẩn T568A và T568B chính xác, cần ghi nhớ thứ tự tám màu dây, sử dụng đầu nối tương thích và hạn chế tháo xoắn tại điểm kết nối.

Với dây thẳng, nên sử dụng cùng một chuẩn ở hai đầu. Sau khi bấm, cần kiểm tra thông mạch và sơ đồ chân bằng máy test.

Đối với hệ thống Cat6 chuyên nghiệp, kiểm tra thông mạch chưa đủ để xác nhận hiệu năng; cần đo kiểm theo yêu cầu công trình.
