1. Kiểm tra cáp mạng Panduit là gì?

1.1. Mục đích kiểm tra sau thi công

Kiểm tra cáp mạng là quá trình đánh giá tình trạng kết nối và, khi cần, hiệu năng truyền dẫn của tuyến cáp sau lắp đặt.

Các mục tiêu thường bao gồm:

• Xác nhận tuyến cáp được đấu nối đúng.

• Phát hiện hở mạch, ngắn mạch hoặc đảo dây.

• Kiểm tra chiều dài tuyến.

• Đánh giá những chỉ tiêu truyền dẫn theo tiêu chuẩn áp dụng.

• Cung cấp dữ liệu cho nghiệm thu và bảo trì.

Mức độ kiểm tra cần được xác định theo yêu cầu dự án.

1.2. Kiểm tra thông mạch khác gì đo chứng nhận?

Kiểm tra thông mạch chủ yếu xác định tính liên tục điện và một số lỗi kết nối cơ bản.

Trong khi đó, đo chứng nhận cáp mạng đánh giá nhiều chỉ tiêu truyền dẫn theo giới hạn của Category hoặc Class được chọn.

Một tuyến thông mạch đúng chưa chắc đạt chuẩn Cat6 hoặc Cat6A.

1.3. Vì sao cáp Panduit chính hãng vẫn có thể đo FAIL?

Chất lượng cáp là một yếu tố quan trọng, nhưng hiệu năng tuyến còn phụ thuộc vào:

• Đầu nối và phụ kiện.

• Kỹ thuật đấu dây.

• Chiều dài tuyến.

• Lực kéo.

• Bán kính uốn.

• Điều kiện môi trường.

• Cấu hình và thiết bị đo.

Vì vậy, kết quả FAIL không tự động chứng minh cáp không chính hãng hoặc bị lỗi sản xuất.

1.4. Khi nào cần kiểm tra lại tuyến cáp?

Nên kiểm tra lại khi:

• Hoàn thành thi công.

• Thay keystone hoặc patch panel.

• Sửa chữa đầu nối.

• Thay đổi tuyến.

• Xuất hiện lỗi kết nối.

• Dự án yêu cầu nghiệm thu lại.

2. Các phương pháp kiểm tra cáp mạng phổ biến

2.1. Visual Inspection – Kiểm tra ngoại quan

Kiểm tra bằng mắt giúp phát hiện các vấn đề như:

• Vỏ cáp bị hỏng.

• Cáp bị gập.

• Đầu nối lắp không đúng.

• Thiếu nhãn.

• Tuyến cáp quản lý không phù hợp.

Phương pháp này không xác nhận hiệu năng truyền dẫn.

2.2. Continuity Test – Kiểm tra thông mạch

Continuity Test giúp xác định đường dẫn điện có liên tục hay không.

Đây là bước kiểm tra cơ bản, nhưng không đủ để chứng nhận Category.

2.3. Wiremap Test – Kiểm tra sơ đồ chân

Wiremap xác định quan hệ kết nối giữa các chân ở hai đầu tuyến.

Thiết bị phù hợp có thể phát hiện:

• Open – hở mạch.

• Short – ngắn mạch.

• Miswire – đấu sai chân.

• Reversed Pair – đảo dây trong cặp.

• Crossed Pair – đảo cặp.

• Một số trường hợp Split Pair.

Khả năng phát hiện phụ thuộc thiết bị.

2.4. Qualification Test – Đánh giá khả năng hỗ trợ ứng dụng

Qualification Test thường được sử dụng để đánh giá khả năng tuyến cáp hỗ trợ một ứng dụng mạng cụ thể.

Kết quả này không tương đương chứng nhận hiệu năng Category.

2.5. Certification Test – Đo chứng nhận

Certification Test đo những thông số truyền dẫn theo giới hạn tiêu chuẩn được chọn.

Đây là phương pháp phù hợp khi công trình yêu cầu chứng nhận hiệu năng Cat6/Cat6A.

3. Fluke Test cáp mạng Panduit là gì?

3.1. Fluke Networks và thiết bị đo cáp mạng

Fluke Networks là thương hiệu cung cấp thiết bị kiểm tra và chứng nhận hạ tầng cáp mạng.

Trong ngành thi công mạng, thuật ngữ “Fluke Test” thường được dùng để chỉ việc đo kiểm bằng thiết bị của hãng.

Tuy nhiên, không phải mọi máy kiểm tra mang thương hiệu Fluke Networks đều có khả năng chứng nhận Category.

3.2. Thiết bị DSX CableAnalyzer

DSX CableAnalyzer là dòng thiết bị được sử dụng trong các ứng dụng chứng nhận cáp đồng cân bằng.

Khả năng đo cụ thể phụ thuộc vào model, cấu hình, adapter và phiên bản phần mềm.

3.3. Phân biệt máy test thông thường và máy chứng nhận

Máy test thông thường có thể kiểm tra sơ đồ chân hoặc thông mạch.

Máy chứng nhận đánh giá những chỉ tiêu truyền dẫn theo giới hạn tiêu chuẩn.

Không nên sử dụng kết quả thông mạch để thay thế báo cáo chứng nhận.

3.4. Các thông số thường được đánh giá

Tùy cấu hình đo, báo cáo có thể bao gồm:

• Wiremap.

• Length.

• Insertion Loss.

• NEXT.

• PSNEXT.

• Return Loss.

• ACR-F.

• PSACR-F.

• Propagation Delay.

• Delay Skew.

3.5. Lưu ý về model và adapter

Cần sử dụng thiết bị và adapter phù hợp với phép đo.

Ví dụ, phép đo Permanent Link và Channel có thể yêu cầu các bộ adapter khác nhau.

4. Tiêu chuẩn áp dụng khi đo kiểm cáp Panduit

4.1. ANSI/TIA-568

Bộ tiêu chuẩn ANSI/TIA-568 được sử dụng trong nhiều dự án hệ thống cáp viễn thông.

Cần xác định đúng tiêu chuẩn thành phần và phiên bản được yêu cầu.

4.2. ISO/IEC 11801

ISO/IEC 11801 là hệ thống tiêu chuẩn quốc tế về cáp có cấu trúc.

Các yêu cầu Class cần được đối chiếu với phạm vi đo.

4.3. IEC 61935-1

IEC 61935-1 liên quan đến phương pháp kiểm tra hệ thống cáp cân bằng đã lắp đặt.

4.4. Category 6 và Category 6A

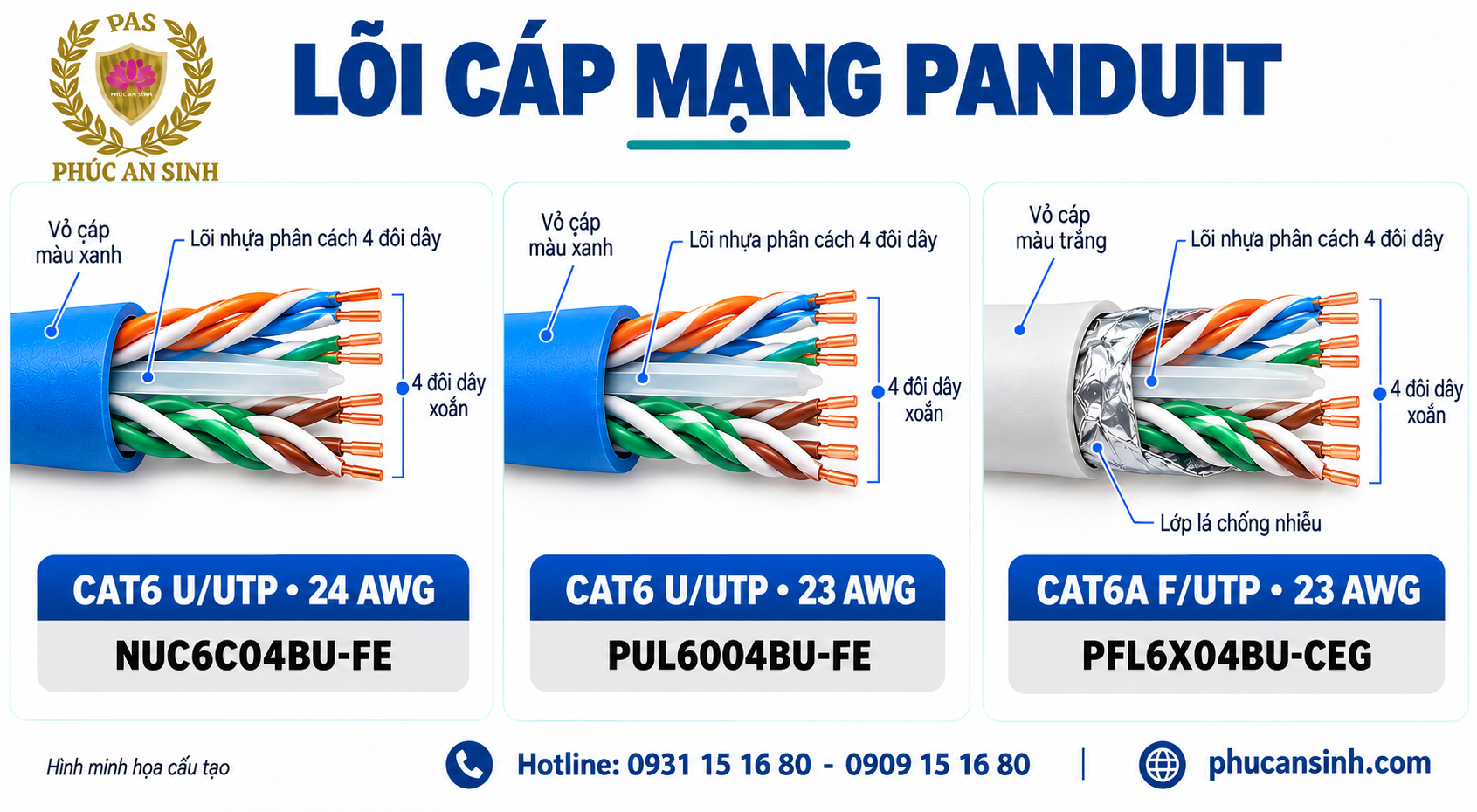

Cat6 Panduit 24 AWG mã hàng NUC6C04BU-FE và Cat6 Panduit 23 AWG mã hàng PUL6004BU-FE hay còn có tên gọi tắt là Panduit  TX 6000 có băng thông danh định 250MHz.

Cat6A Panduit FTP 23 AWG có mã hàng PFL6XO4BU-CEGcó băng thông danh định 500MHz.

Khi đo, cần chọn đúng giới hạn áp dụng cho tuyến.

4.5. Class E và Class EA

Class E thường gắn với hiệu năng tương ứng Cat6 trong hệ thống cáp cân bằng.

Class EA thường gắn với hiệu năng tương ứng Cat6A.

Tuy nhiên, Category và Class là những cách phân loại có phạm vi kỹ thuật khác nhau, không nên coi hoàn toàn đồng nhất.

4.6. Chọn giới hạn đo theo hồ sơ dự án

Trước khi đo, cần xác nhận:

• Tiêu chuẩn áp dụng.

• Phiên bản tiêu chuẩn.

• Category hoặc Class.

• Permanent Link hay Channel.

• Những yêu cầu nghiệm thu bổ sung.

5. Phân biệt Permanent Link Test và Channel Test

5.1. Permanent Link là gì?

Permanent Link là phần tuyến cáp cố định theo cấu hình đo tiêu chuẩn.

Trong hệ thống cáp đồng có cấu trúc phổ biến, chiều dài Permanent Link thường tối đa 90m.

5.2. Channel là gì?

Channel là tuyến truyền dẫn hoàn chỉnh theo cấu hình tiêu chuẩn, có thể bao gồm các dây nhảy và kết nối liên quan.

Chiều dài Channel thường tối đa 100m.

5.3. Vì sao cần phân biệt?

Hai cấu hình có phạm vi và giới hạn đánh giá khác nhau.

Việc chọn sai cấu hình có thể làm kết quả không phù hợp với yêu cầu nghiệm thu.

5.4. Khi nào dùng Permanent Link Adapter?

Sử dụng khi cần chứng nhận phần tuyến cố định theo cấu hình Permanent Link.

5.5. Khi nào dùng Channel Adapter?

Sử dụng khi cần đánh giá tuyến truyền dẫn theo cấu hình Channel.

5.6. Sai lầm thường gặp

Một số sai lầm gồm:

• Chọn Channel trong khi hồ sơ yêu cầu Permanent Link.

• Dùng adapter không phù hợp.

• Không kiểm tra phạm vi tuyến được đo.

• So sánh kết quả với giới hạn không đúng.

6. Chuẩn bị trước khi đo Fluke cáp mạng Panduit

6.1. Xác định mã tuyến

Mỗi tuyến cần có mã nhận dạng rõ ràng.

Ví dụ: TR01-PP01-PORT12.

Cách đặt mã cần tuân theo quy ước dự án.

6.2. Xác định Category và SKU

Kiểm tra cáp, patch panel, keystone và các thành phần liên quan.

Nếu sử dụng cáp mạng Panduit Cat6 hoặc cáp mạng Panduit Cat6A, cần xác định đúng yêu cầu đo.

6.3. Kiểm tra thiết bị

Kiểm tra tình trạng hoạt động, pin và các phụ kiện.

6.4. Kiểm tra hiệu chuẩn và adapter

Thiết bị phải đáp ứng điều kiện sử dụng theo yêu cầu nhà sản xuất và dự án.

6.5. Chọn tiêu chuẩn đo

Chọn đúng giới hạn Cat6/Cat6A hoặc Class tương ứng.

6.6. Kiểm tra đấu nối

Trước khi đo, cần kiểm tra ngoại quan và nhãn tuyến.

6.7. Chuẩn bị biểu mẫu

Danh sách tuyến giúp tránh bỏ sót hoặc nhầm kết quả.

7. Quy trình đo Fluke cáp mạng Panduit – 8 bước

7.1. Bước 1 – Kết nối thiết bị đo

Kết nối thiết bị chính và thiết bị từ xa với hai đầu tuyến theo cấu hình đo.

Đảm bảo đầu nối và adapter được lắp đúng.

7.2. Bước 2 – Chọn Permanent Link hoặc Channel

Xác định phạm vi nghiệm thu.

Chọn cấu hình phù hợp với hồ sơ dự án.

7.3. Bước 3 – Chọn Category/Class và giới hạn đo

Thiết lập tiêu chuẩn đo và cấp hiệu năng.

Không chọn giới hạn thấp hơn chỉ để có kết quả PASS.

7.4. Bước 4 – Nhập mã tuyến

Nhập hoặc chọn mã tuyến đã được quy định.

Kiểm tra vị trí đầu và cuối để tránh nhầm hồ sơ.

7.5. Bước 5 – Thực hiện AutoTest

Chạy AutoTest theo hướng dẫn thiết bị.

Thiết bị sẽ thực hiện các phép đo thuộc cấu hình đã chọn.

Không tác động vào tuyến trong quá trình đo nếu hướng dẫn thiết bị yêu cầu giữ trạng thái ổn định.

7.6. Bước 6 – Đọc PASS/FAIL

Sau khi hoàn thành, kiểm tra trạng thái tổng thể.

Nếu PASS, cần xác nhận cấu hình đo và mã tuyến đúng.

Nếu FAIL, xem chỉ tiêu không đạt.

7.7. Bước 7 – Khắc phục lỗi và đo lại

Không nên sửa tuyến khi chưa xác định nguyên nhân.

Cần phân tích thông số lỗi, kiểm tra đầu nối và các vị trí nghi vấn.

Sau khắc phục, thực hiện đo lại.

7.8. Bước 8 – Lưu và xuất báo cáo

Lưu kết quả theo mã tuyến.

Xuất báo cáo theo định dạng phù hợp với yêu cầu bàn giao.

Báo cáo cần thể hiện đầy đủ cấu hình đo và kết quả.

8. Cách đọc các thông số trong báo cáo Fluke Test

8.1. Wiremap

Wiremap thể hiện sơ đồ kết nối giữa hai đầu tuyến.

Kết quả giúp phát hiện các lỗi đấu nối cơ bản.

8.2. Length

Length là chiều dài tuyến được thiết bị xác định theo phương pháp đo.

Cần đối chiếu với cấu hình và giới hạn áp dụng.

8.3. Insertion Loss

Insertion Loss là suy hao tín hiệu khi truyền qua tuyến.

Giá trị được đánh giá theo giới hạn tại những tần số liên quan.

8.4. NEXT

NEXT là nhiễu xuyên âm đầu gần.

Thông số này đánh giá mức độ ảnh hưởng giữa các cặp dây tại đầu gần của tuyến.

8.5. PSNEXT

PSNEXT là chỉ tiêu tổng hợp nhiễu xuyên âm đầu gần từ nhiều cặp.

8.6. Return Loss

Return Loss liên quan đến phản xạ tín hiệu do sự không đồng nhất trở kháng.

Đầu nối, điểm uốn hoặc cấu trúc tuyến có thể ảnh hưởng đến thông số này.

8.7. ACR-F

ACR-F là chỉ tiêu liên quan đến nhiễu xuyên âm đầu xa được chuẩn hóa theo suy hao.

8.8. PSACR-F

PSACR-F là chỉ tiêu tổng hợp tương ứng với nhiều cặp dây.

8.9. Propagation Delay

Propagation Delay là thời gian tín hiệu truyền qua tuyến.

8.10. Delay Skew

Delay Skew là độ chênh lệch thời gian truyền giữa các cặp dây.

8.11. Margin

Margin thể hiện khoảng cách giữa kết quả đo và giới hạn.

Cách biểu diễn phụ thuộc vào thông số và thiết bị.

Để hiểu thêm về các thông số truyền dẫn, tham khảo thông số kỹ thuật cáp Panduit Cat6.

9. Cách đọc PASS, FAIL và kết quả biên

9.1. PASS là gì?

PASS cho biết tuyến đáp ứng các giới hạn được chọn trong phép đo.

Tuy nhiên, cần bảo đảm tiêu chuẩn và cấu hình đo phù hợp.

9.2. FAIL là gì?

FAIL cho biết có ít nhất một yêu cầu đo không đạt theo cấu hình được chọn.

Cần xác định chỉ tiêu lỗi trước khi sửa.

9.3. PASS* và FAIL*

Một số thiết bị có thể hiển thị trạng thái có dấu sao liên quan đến vùng không chắc chắn của phép đo.

Ý nghĩa chính xác cần được xác nhận theo tài liệu của model và phần mềm thiết bị.

Không nên tự động coi PASS* hoặc FAIL* tương đương PASS thông thường.

9.4. Headroom/Margin

Margin giúp đánh giá khoảng cách giữa kết quả đo và giới hạn.

Một tuyến PASS với Margin thấp có thể cần được xem xét kỹ hơn nếu dự án có yêu cầu dự phòng hiệu năng.

9.5. PASS có bảo đảm mọi ứng dụng hoạt động tốt?

Không hoàn toàn.

PASS xác nhận kết quả theo phạm vi và giới hạn phép đo.

Khả năng hoạt động của ứng dụng còn phụ thuộc thiết bị, cấu hình mạng và các yếu tố khác.

9.6. Khi nào cần kiểm tra cấu hình đo?

Cần kiểm tra khi:

• Kết quả bất thường.

• Category không đúng.

• Chọn sai Permanent Link/Channel.

• Adapter không phù hợp.

• Kết quả không nhất quán.

10. Các lỗi thường gặp khi đo Fluke Cat6/Cat6A

10.1. Lỗi Wiremap

Có thể do đấu sai chân, hở mạch hoặc ngắn mạch.

10.2. Lỗi Split Pair

Split Pair xảy ra khi các lõi dẫn bị ghép sai cặp xoắn.

Lỗi này có thể ảnh hưởng đến nhiễu xuyên âm.

10.3. Lỗi NEXT

Nguyên nhân có thể gồm:

• Tháo xoắn cặp dây quá dài.

• Đầu nối không tương thích.

• Đấu nối không đúng.

• Cáp hoặc phụ kiện bị hư hỏng.

10.4. Lỗi Return Loss

Có thể liên quan đến:

• Sự không đồng nhất trở kháng.

• Đầu nối.

• Điểm uốn bất thường.

• Hư hỏng trên tuyến.

10.5. Lỗi Insertion Loss

Có thể do:

• Tuyến quá dài.

• Đặc tính suy hao của cáp.

• Điều kiện kết nối.

• Những yếu tố ảnh hưởng đến truyền dẫn.

10.6. Lỗi chiều dài

Cần kiểm tra lại cấu hình đo, thông số NVP nếu thiết bị yêu cầu và tuyến thực tế.

10.7. Lỗi Delay Skew

Có thể liên quan đến sự chênh lệch đặc tính truyền dẫn giữa các cặp dây.

10.8. Lỗi do thiết bị hoặc adapter

Cần kiểm tra tình trạng adapter, cấu hình và điều kiện sử dụng thiết bị.

11. Quy trình xử lý lỗi đo Fluke – Troubleshooting

11.1. Bước 1 – Xác định chỉ tiêu FAIL

Đọc báo cáo để xác định thông số không đạt.

11.2. Bước 2 – Kiểm tra cấu hình đo

Xác nhận Category, tiêu chuẩn, Permanent Link/Channel và adapter.

11.3. Bước 3 – Kiểm tra hai đầu đấu nối

Kiểm tra keystone, patch panel hoặc modular plug.

11.4. Bước 4 – Phân tích vị trí lỗi

Nếu thiết bị có chức năng hỗ trợ định vị lỗi, sử dụng theo hướng dẫn.

11.5. Bước 5 – Khắc phục nguyên nhân

Tùy lỗi, có thể cần:

• Đấu lại đầu nối.

• Thay phụ kiện không tương thích.

• Xử lý điểm cáp bị hư hỏng.

• Điều chỉnh tuyến theo thiết kế.

11.6. Bước 6 – Đo lại

Sau sửa chữa, cần đo lại theo cấu hình nghiệm thu.

11.7. Bước 7 – Lưu lịch sử

Ghi nhận lỗi, phương án xử lý và kết quả sau khắc phục.

12. Bảng chẩn đoán lỗi Fluke Test Cat6/Cat6A

Bảng trên chỉ giúp định hướng chẩn đoán. Cần căn cứ kết quả đo thực tế để xác định nguyên nhân.

13. Cách lập báo cáo đo kiểm và nghiệm thu

13.1. Thông tin dự án

Báo cáo nên có tên dự án, vị trí và phạm vi kiểm tra.

13.2. Danh sách tuyến

Mỗi tuyến cần mã nhận dạng duy nhất.

13.3. Category và tiêu chuẩn đo

Cần ghi rõ giới hạn đo được sử dụng.

13.4. Thông tin thiết bị

Nên thể hiện model, thông tin nhận dạng và tình trạng hiệu chuẩn theo yêu cầu dự án.

13.5. Kết quả PASS/FAIL

Kết quả cần được lưu cho từng tuyến.

13.6. Báo cáo chi tiết

Khi dự án yêu cầu, cần cung cấp các chỉ tiêu kỹ thuật và dữ liệu liên quan.

13.7. Biên bản xử lý lỗi

Nếu có tuyến FAIL, cần lưu quá trình khắc phục.

13.8. Lưu và bàn giao

Hồ sơ nên được tổ chức để thuận tiện truy xuất và bảo trì.

14. Checklist kiểm tra cáp mạng Panduit

Checklist này mang tính tham khảo. Quy trình nghiệm thu thực tế cần tuân theo hợp đồng và tiêu chuẩn dự án.

15. Lưu ý đo kiểm theo từng ứng dụng

15.1. Mạng văn phòng

Cần kiểm tra các tuyến kết nối máy tính, điện thoại IP và thiết bị mạng.

15.2. Camera IP và PoE

Ngoài hiệu năng truyền dẫn, cần quan tâm đến yêu cầu cấp nguồn PoE.

Đo chứng nhận cáp không tự động thay thế mọi phép đánh giá liên quan đến cấp nguồn.

Tham khảo bài cáp mạng Panduit PoE và cáp Panduit cho camera IP.

15.3. Wi-Fi Access Point

Cần xác nhận Category phù hợp với tốc độ uplink của thiết bị.

15.4. Nhà xưởng

Điều kiện nhiễu, nhiệt độ và môi trường có thể ảnh hưởng đến lựa chọn cáp và phụ kiện.

15.5. Data Center

Cần chú trọng quản lý tuyến, nhãn và hồ sơ đo kiểm.

Tham khảo bài cáp Panduit cho Data Center.

15.6. Hệ thống Cat6A 10Gbps

Cat6A được thiết kế hỗ trợ 10GBASE-T trên channel đạt chuẩn dài đến 100m.

Cần đo theo giới hạn Cat6A/Class EA phù hợp với yêu cầu dự án.

16. Những sai lầm cần tránh khi đo Fluke

16.1. Chọn sai Category

Chọn sai Category khiến kết quả không phản ánh đúng yêu cầu nghiệm thu.

16.2. Chọn sai Permanent Link/Channel

Hai cấu hình không nên được sử dụng thay thế tùy tiện.

16.3. Không kiểm tra adapter

Adapter không phù hợp có thể làm phép đo không đúng phạm vi.

16.4. Không kiểm tra hiệu chuẩn

Cần bảo đảm thiết bị đáp ứng yêu cầu sử dụng.

16.5. Chỉ lưu ảnh PASS

Ảnh màn hình không thay thế đầy đủ báo cáo đo kiểm khi dự án yêu cầu dữ liệu chi tiết.

16.6. Không đo lại sau sửa lỗi

Kết quả cũ không phản ánh chắc chắn tình trạng tuyến sau khi sửa chữa.

16.7. Không đánh nhãn

Thiếu nhãn dễ dẫn đến nhầm tuyến và nhầm hồ sơ.

17. Chọn cáp và phụ kiện Panduit phù hợp tại Phúc An Sinh

17.1. Kiểm tra SKU cáp

Cần xác định đúng mã sản phẩm và thông số kỹ thuật.

17.2. Đối chiếu Category

Cáp và phụ kiện cần phù hợp với yêu cầu hiệu năng của hệ thống.

17.3. Chọn patch panel và keystone tương thích

Khả năng tương thích giữa các thành phần ảnh hưởng đến chất lượng kết nối.

17.4. Gửi BOM và yêu cầu kỹ thuật

Khách hàng có thể chuẩn bị danh sách vật tư, bản vẽ hoặc yêu cầu thiết kế.

17.5. Trao đổi thông tin báo giá

Phúc An Sinh có thể tiếp nhận yêu cầu để trao đổi quy cách sản phẩm và điều kiện cung ứng.

Tham khảo thêm bài báo giá cáp mạng Panduit.

18. FAQ – Câu hỏi thường gặp

18.1. Kiểm tra cáp mạng Panduit bằng Fluke có cần thiết không?

Nếu dự án yêu cầu chứng nhận hiệu năng, cần sử dụng thiết bị đo phù hợp. Không phải mọi công trình đều có cùng yêu cầu nghiệm thu.

18.2. Fluke Test Cat6 là gì?

Là cách gọi phổ biến cho việc kiểm tra hoặc chứng nhận tuyến Cat6 bằng thiết bị Fluke Networks phù hợp.

18.3. PASS và FAIL trong báo cáo Fluke có nghĩa gì?

PASS là đạt giới hạn được chọn. FAIL là có ít nhất một chỉ tiêu không đạt.

18.4. Permanent Link và Channel khác nhau thế nào?

Permanent Link đánh giá phần tuyến cố định; Channel đánh giá tuyến truyền dẫn hoàn chỉnh theo cấu hình tương ứng.

18.5. Tại sao cáp Panduit chính hãng vẫn đo FAIL?

Có thể do đầu nối, thi công, chiều dài, phụ kiện hoặc cấu hình đo. Không thể xác định nguyên nhân chỉ từ trạng thái FAIL.

18.6. Lỗi NEXT khi đo Fluke Cat6 do đâu?

Có thể liên quan đến tháo xoắn quá dài, đầu nối hoặc cấu trúc cặp dây.

18.7. Return Loss FAIL xử lý thế nào?

Cần kiểm tra cấu hình đo, đầu nối và những vị trí nghi vấn trên tuyến, sau đó đo lại.

18.8. Wiremap đúng có nghĩa cáp đạt chuẩn không?

Không. Wiremap chỉ là một phần của quá trình đánh giá.

18.9. Có cần đo lại sau khi thay keystone jack không?

Nên đo lại tuyến sau khi thay đầu nối, đặc biệt nếu kết quả là một phần của hồ sơ nghiệm thu.

18.10. Hồ sơ nghiệm thu đo Fluke gồm những gì?

Thường gồm danh sách tuyến, cấu hình đo, thông tin thiết bị, kết quả PASS/FAIL và báo cáo chi tiết theo yêu cầu dự án.

 Đo đúng tiêu chuẩn, đọc đúng kết quả, xử lý đúng nguyên nhân

Kiểm tra cáp mạng Panduit là bước quan trọng để đánh giá chất lượng kết nối và xác nhận hiệu năng tuyến sau thi công.

Quy trình hiệu quả cần được thực hiện theo thứ tự:

Kiểm tra tuyến → Chọn cấu hình đo → AutoTest → Đọc kết quả → Xác định lỗi → Khắc phục → Đo lại → Lưu hồ sơ.

Đối với hệ thống Cat6/Cat6A, không nên chỉ dựa vào việc dây có tín hiệu hoặc kiểm tra thông mạch. Khi công trình yêu cầu chứng nhận, cần sử dụng thiết bị, adapter và giới hạn đo phù hợp.

Bạn đang chuẩn bị cáp và phụ kiện Panduit cho dự án mạng LAN, camera IP, Wi-Fi hoặc Data Center?

Hãy gửi Phúc An Sinh mã SKU, danh sách BOM hoặc yêu cầu kỹ thuật để trao đổi lựa chọn vật tư và quy cách phù hợp với hệ thống.
