1. Bảng thông số kỹ thuật cáp mạng CommScope Cat6

Lưu ý: Bảng trên mô tả đặc tính chung của cáp Cat6, không thay thế datasheet của một mã CommScope cụ thể.

Tham khảo thêm cáp mạng CommScope Cat6 chính hãng.

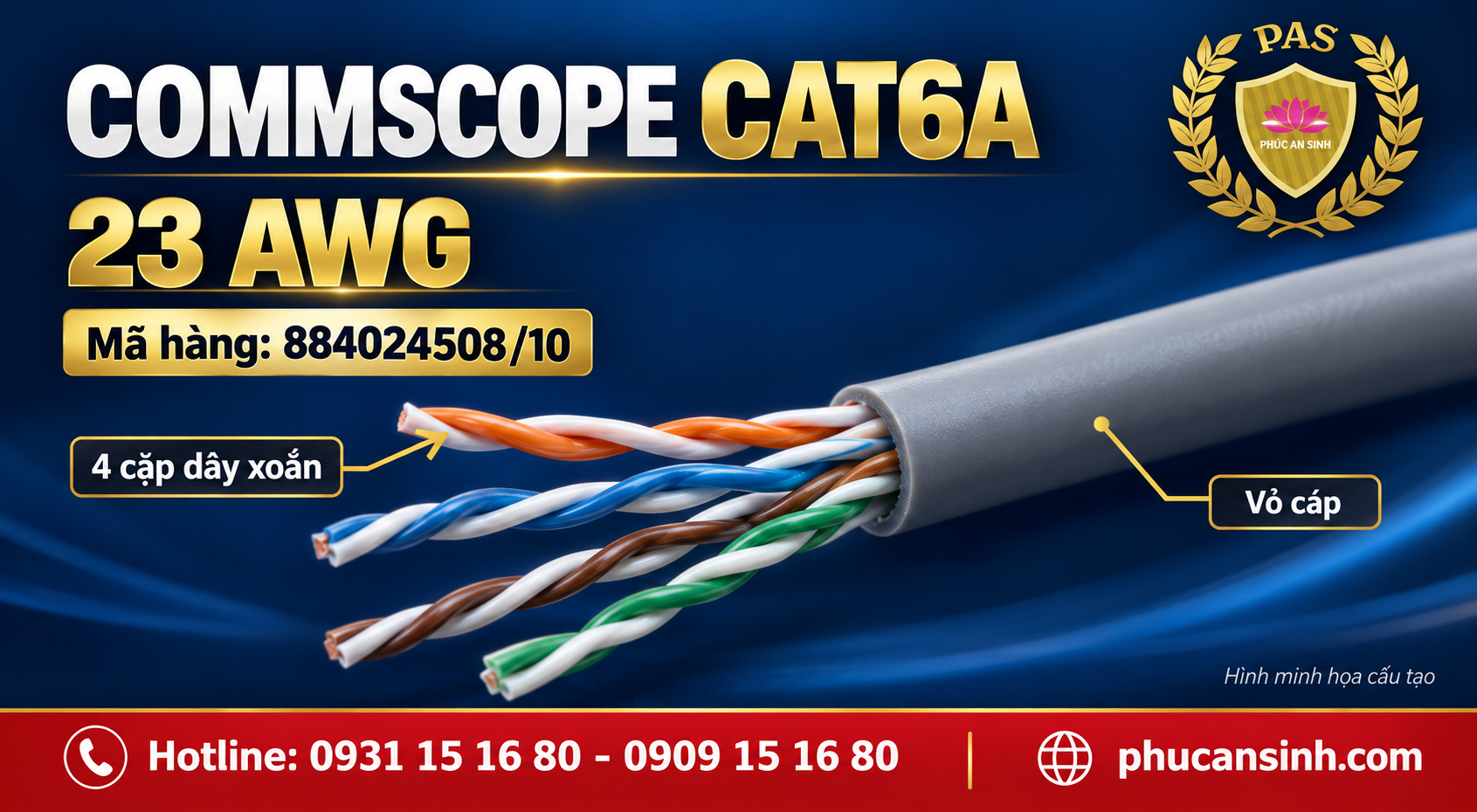

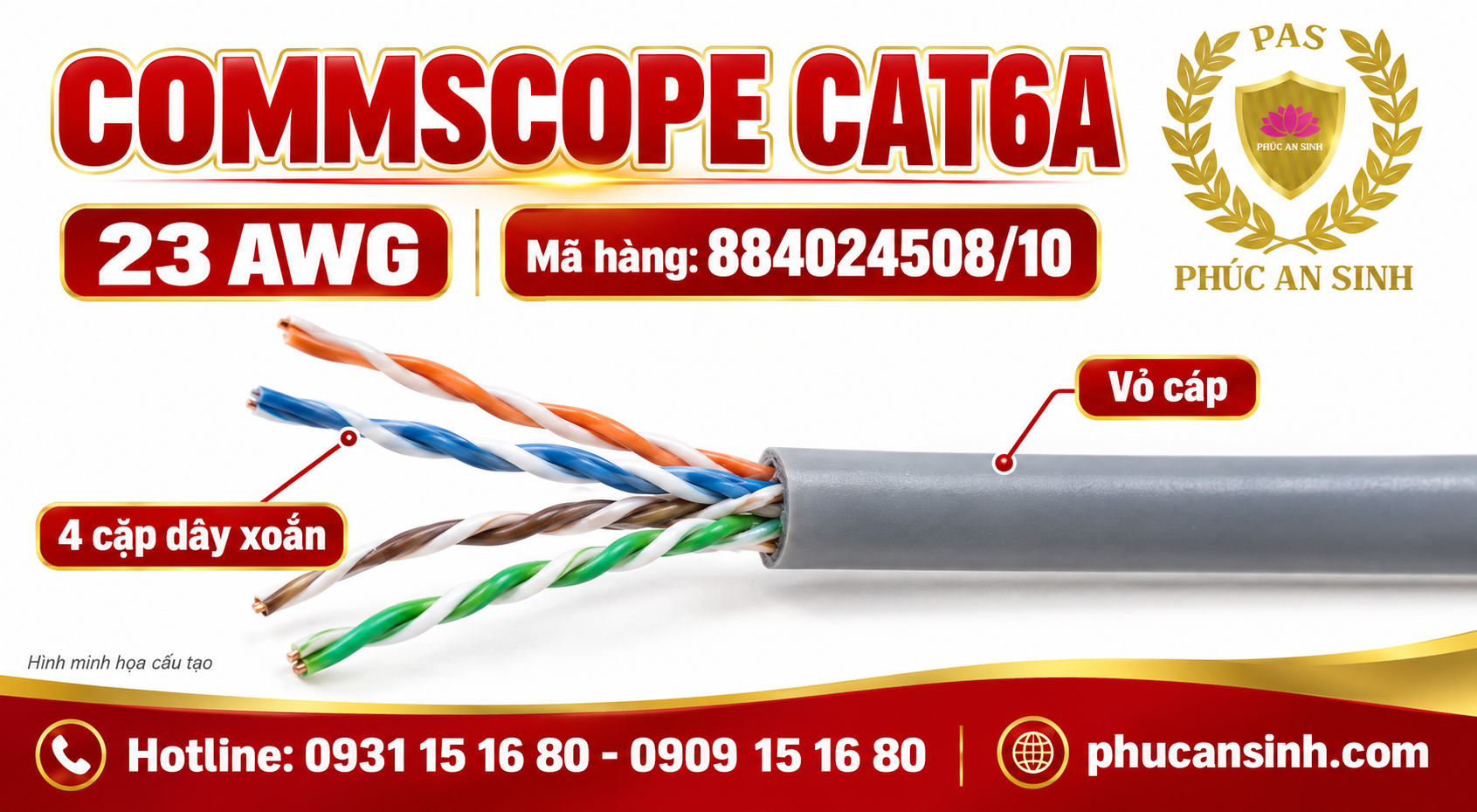

2. Cấu tạo cáp mạng CommScope Cat6

2.1. Bốn đôi dây xoắn và tám lõi dẫn

Cáp mạng Cat6 dùng cho Ethernet thông thường gồm bốn đôi dây xoắn, tương đương tám lõi dẫn.

Cấu trúc xoắn đôi giúp kiểm soát xuyên nhiễu và hỗ trợ truyền tín hiệu vi sai.

2.2. Vật liệu lõi dẫn

Vật liệu lõi ảnh hưởng đến điện trở, suy hao và khả năng cấp nguồn PoE.

Khi mua, cần kiểm tra datasheet để xác định vật liệu lõi dẫn của SKU cụ thể, không mặc định toàn bộ sản phẩm CommScope Cat6 đều giống nhau.

2.3. Kích thước AWG

AWG là hệ thống quy đổi kích thước dây dẫn. Chỉ số AWG càng nhỏ thì đường kính lõi dẫn càng lớn.

Không nên mặc định mọi cáp CommScope Cat6 đều sử dụng 23AWG hoặc 24AWG.

2.4. Lớp cách điện và vỏ cáp

Mỗi lõi dẫn được cách điện, bên ngoài là lớp vỏ bảo vệ. Vật liệu vỏ và đặc tính chống cháy hoặc chịu môi trường phụ thuộc mã sản phẩm.

Một số thiết kế có thành phần phân tách các đôi dây, nhưng đây không phải đặc điểm bắt buộc của mọi cáp Cat6.

3. Băng thông 250MHz của CommScope Cat6 có ý nghĩa gì?

3.1. MHz trong cáp mạng là gì?

MHz biểu thị dải tần được sử dụng để đánh giá đặc tính truyền dẫn của hệ thống cáp.

Cat6 có băng thông danh định 250MHz, trong khi Cat5e là 100MHz và Cat6A là 500MHz.

3.2. 250MHz có phải tốc độ Internet không?

Không. 250MHz không đồng nghĩa với 250Mbps hoặc 250Gbps.

Tốc độ mạng phụ thuộc vào chuẩn Ethernet, thiết bị và chất lượng toàn bộ kênh truyền.

Vì vậy, thay Cat5e bằng Cat6 không tự động làm Internet nhanh hơn nếu hệ thống vẫn hoạt động ở 1Gbps.

Xem thêm so sánh CommScope Cat5e và Cat6.

4. Tốc độ truyền dẫn và khoảng cách tối đa

4.1. Cat6 hỗ trợ những tốc độ nào?

Cáp Cat6 đạt chuẩn có thể sử dụng cho các ứng dụng Ethernet phổ biến như 10BASE-T, 100BASE-TX và 1000BASE-T.

Với Gigabit Ethernet, chiều dài kênh truyền tối đa thường là 100m khi toàn hệ thống đáp ứng tiêu chuẩn.

4.2. Cat6 có hỗ trợ 10Gbps không?

Cat6 có thể hỗ trợ 10GBASE-T ở khoảng cách giới hạn, tùy điều kiện xuyên nhiễu, chất lượng kênh truyền và môi trường lắp đặt.

Không nên khẳng định Cat6 luôn hỗ trợ 10Gbps ở 100m.

Nếu yêu cầu 10Gbps trên kênh dài đến 100m, nên cân nhắc cáp mạng CommScope Cat6A.

4.3. Permanent Link và Channel khác nhau thế nào?

Permanent Link là tuyến cáp cố định, thường có chiều dài tối đa 90m trong mô hình cáp cấu trúc thông dụng.

Channel bao gồm tuyến cáp cố định cùng dây nhảy và các kết nối liên quan, thường có giới hạn 100m.

Chiều dài thực tế cần tuân theo tiêu chuẩn và thiết kế áp dụng.

5. AWG, vật liệu lõi và điện trở dây dẫn

5.1. AWG ảnh hưởng đến hiệu năng ra sao?

Kích thước lõi dẫn có liên quan đến điện trở DC và khả năng tải dòng điện.

Lõi có đường kính lớn hơn thường có điện trở thấp hơn khi các yếu tố khác tương đương.

Tuy nhiên, không thể đánh giá chất lượng chỉ bằng AWG.

5.2. Điện trở DC là gì?

Điện trở DC là điện trở của lõi dẫn đối với dòng điện một chiều.

Thông số này đặc biệt quan trọng khi cáp vừa truyền dữ liệu vừa cấp nguồn PoE.

5.3. Mất cân bằng điện trở

Mất cân bằng điện trở giữa các lõi hoặc đôi dây có thể ảnh hưởng đến khả năng cấp nguồn, đặc biệt với các ứng dụng PoE công suất cao.

Khi đọc datasheet, nên kiểm tra các chỉ tiêu điện trở và yêu cầu tương thích với ứng dụng thực tế.

6. Các thông số suy hao và xuyên nhiễu quan trọng

Ngoài băng thông, datasheet Cat6 còn có những thông số đánh giá chất lượng truyền dẫn.

6.1. Insertion Loss

Insertion Loss phản ánh mức suy giảm tín hiệu trên đường truyền. Giá trị cần được đánh giá theo tần số, chiều dài và giới hạn tiêu chuẩn.

6.2. NEXT và PSNEXT

NEXT thể hiện mức xuyên nhiễu giữa các đôi dây tại đầu gần.

PSNEXT đánh giá tổng ảnh hưởng xuyên nhiễu từ nhiều đôi dây lên một đôi dây.

6.3. Return Loss

Return Loss liên quan đến tín hiệu phản xạ do sự không đồng nhất trở kháng trong hệ thống.

Đầu nối không phù hợp hoặc thi công sai có thể ảnh hưởng đến chỉ số này.

6.4. Delay Skew

Delay Skew thể hiện chênh lệch thời gian tín hiệu truyền qua các đôi dây.

Đây là một trong những chỉ tiêu cần kiểm tra khi đánh giá hiệu năng kênh truyền.

7. Cấu trúc chống nhiễu U/UTP và F/UTP

7.1. Cáp U/UTP là gì?

U/UTP là cấu trúc cáp không có màn chắn kim loại bao quanh các đôi dây.

Loại này thường được sử dụng trong nhiều hệ thống mạng văn phòng có điều kiện nhiễu phù hợp.

7.2. Cáp F/UTP là gì?

F/UTP sử dụng lớp lá kim loại bao quanh nhóm đôi dây để hỗ trợ kiểm soát nhiễu điện từ.

7.3. Cat6 có bắt buộc phải có màn chắn không?

Không. Cat6 là cấp hiệu năng, không đồng nghĩa với một cấu trúc chống nhiễu cố định.

Khi sử dụng cáp có màn chắn, cần lựa chọn phụ kiện tương thích và thực hiện tiếp địa theo thiết kế.

8. Vỏ cáp và môi trường sử dụng

8.1. Vỏ cáp có những đặc điểm nào?

Tùy SKU, cáp có thể sử dụng các vật liệu vỏ và cấu trúc phù hợp với môi trường khác nhau.

Các đặc tính như chống cháy, phát thải khói, khả năng chịu nhiệt hoặc chịu ẩm cần được xác minh trên datasheet.

8.2. Cáp trong nhà và ngoài trời

Không nên sử dụng cáp chỉ được thiết kế cho môi trường trong nhà tại vị trí ngoài trời nếu không có biện pháp bảo vệ phù hợp.

Xem thêm cáp mạng CommScope ngoài trời.

8.3. Lưu ý khi thi công

Cần tuân thủ giới hạn lực kéo, bán kính uốn và nhiệt độ lắp đặt do nhà sản xuất công bố.

Bẻ gập hoặc kéo căng quá mức có thể làm suy giảm hiệu năng truyền dẫn.

9. Cáp mạng CommScope Cat6 có hỗ trợ PoE không?

9.1. PoE, PoE+ và PoE công suất cao

PoE cho phép cấp nguồn điện và truyền dữ liệu qua cùng tuyến cáp Ethernet.

Công nghệ này được sử dụng phổ biến cho camera IP, điện thoại IP và Access Point.

9.2. Những yếu tố ảnh hưởng đến PoE

Khả năng đáp ứng PoE phụ thuộc vào vật liệu lõi dẫn, AWG, điện trở DC, chiều dài tuyến, nhiệt độ và cách bó cáp.

Không nên mặc định mọi SKU Cat6 đều phù hợp với mọi mức công suất PoE.

9.3. Ứng dụng thực tế

Với hệ thống camera hoặc Access Point, cần đối chiếu yêu cầu công suất thiết bị và thông số của tuyến cáp.

Tham khảo cáp mạng CommScope cho camera IP.

10. Tiêu chuẩn kỹ thuật và cách đọc datasheet CommScope Cat6

10.1. Các tiêu chuẩn thường gặp

Các hệ thống cáp cấu trúc có thể tham chiếu những tiêu chuẩn thuộc bộ TIA hoặc ISO/IEC.

Cần kiểm tra chính xác tiêu chuẩn và phiên bản được công bố cho SKU đang xem xét.

10.2. Những mục quan trọng trên datasheet

10.3. Phân biệt thông số danh định và kết quả đo kiểm

Thông số danh định mô tả đặc tính thiết kế hoặc cấp cáp. Kết quả đo kiểm thể hiện hiệu năng thực tế của sản phẩm hoặc tuyến cáp trong điều kiện kiểm tra xác định.

Với công trình yêu cầu nghiệm thu, cần kiểm tra kết quả đo theo tiêu chuẩn áp dụng.

11. Ứng dụng của cáp mạng CommScope Cat6

11.1. Hệ thống mạng LAN văn phòng

Cat6 phù hợp với nhiều hệ thống Gigabit Ethernet trong văn phòng và doanh nghiệp.

11.2. Camera IP và Access Point

Cat6 có thể được sử dụng cho camera IP và bộ phát Wi-Fi khi đáp ứng yêu cầu dữ liệu, PoE và môi trường lắp đặt.

11.3. Hạ tầng mạng doanh nghiệp

Với công trình mới, Cat6 là lựa chọn đáng cân nhắc khi cần cấp hiệu năng cao hơn Cat5e.

Tham khảo cáp mạng CommScope cho văn phòng.

12. Những sai lầm khi đọc thông số CommScope Cat6

12.1. Nhầm 250MHz với tốc độ Internet

250MHz là băng thông danh định của cấp cáp, không phải tốc độ truy cập Internet.

12.2. Cho rằng Cat6 luôn hỗ trợ 10Gbps ở 100m

Khả năng 10Gbps trên Cat6 phụ thuộc điều kiện và không được bảo đảm ở 100m.

12.3. Mặc định mọi Cat6 đều là 23AWG

AWG phải được kiểm tra theo SKU.

12.4. Mặc định Cat6 luôn có lõi phân tách

Cấu trúc bên trong có thể khác nhau theo thiết kế sản phẩm.

12.5. Bỏ qua phụ kiện

Keystone, patch panel và dây nhảy cần phù hợp với cấp hiệu năng của hệ thống.

13. Câu hỏi thường gặp về thông số CommScope Cat6

13.1. Cáp mạng CommScope Cat6 có băng thông bao nhiêu?

Cat6 có băng thông danh định 250MHz.

13.2. Cáp CommScope Cat6 hỗ trợ tốc độ bao nhiêu?

Cat6 hỗ trợ Gigabit Ethernet và có thể hỗ trợ 10GBASE-T ở khoảng cách giới hạn trong điều kiện phù hợp.

13.3. Cáp Cat6 có truyền được 10Gbps không?

Có thể, nhưng không bảo đảm trên kênh dài 100m.

13.4. Cáp CommScope Cat6 có bao nhiêu lõi?

Cáp Ethernet Cat6 thông thường gồm tám lõi dẫn, chia thành bốn đôi xoắn.

13.5. Cáp CommScope Cat6 là 23AWG hay 24AWG?

Tùy mã sản phẩm. Cần kiểm tra datasheet để xác định chính xác.

13.6. Cat6 có bắt buộc có lõi nhựa phân tách không?

Không. Đây là đặc điểm thiết kế của một số sản phẩm, không phải yêu cầu bắt buộc cho mọi Cat6.

13.7. CommScope Cat6 có dùng cho camera PoE không?

Có thể, nếu SKU và toàn hệ thống đáp ứng yêu cầu cấp nguồn, truyền dữ liệu và môi trường lắp đặt.

13.8. Làm sao tìm đúng datasheet CommScope Cat6?

Sử dụng mã SKU hoặc Part Number trên nhãn sản phẩm để tra cứu tài liệu kỹ thuật qua kênh chính thức của nhà sản xuất.

Những thông số CommScope Cat6 cần kiểm tra trước khi mua

Khi tìm hiểu thông số kỹ thuật cáp mạng CommScope Cat6, người mua cần chú ý sáu nhóm yếu tố: cấp cáp và băng thông, tốc độ truyền dẫn, AWG và điện trở, suy hao và xuyên nhiễu, cấu trúc chống nhiễu, cùng tiêu chuẩn áp dụng.

Cat6 có băng thông danh định 250MHz và hỗ trợ Gigabit Ethernet trên kênh truyền đạt chuẩn dài đến 100m. Tuy nhiên, các đặc tính như AWG, vật liệu lõi, vỏ cáp và khả năng đáp ứng PoE phải được xác minh theo mã SKU.

Trước khi mua, hãy chuẩn bị yêu cầu kỹ thuật và đối chiếu datasheet để lựa chọn đúng sản phẩm. Bạn có thể tham khảo giá cáp mạng CommScope Cat6 hoặc tìm hiểu mua cáp mạng CommScope ở đâu uy tín để lên kế hoạch vật tư phù hợp.
