1. Tiêu chuẩn thi công cáp mạng Panduit là gì?

1.1. Khái niệm hệ thống cáp mạng có cấu trúc

Hệ thống cáp có cấu trúc, hay Structured Cabling, là phương pháp tổ chức hạ tầng cáp viễn thông theo những nguyên tắc thiết kế và lắp đặt thống nhất.

Một hệ thống thường bao gồm:

• Cáp truyền dẫn.

• Patch panel.

• Keystone jack.

• Patch cord.

• Tủ mạng.

• Đường dẫn cáp.

• Phụ kiện quản lý và đánh nhãn.

Các thành phần này phối hợp để tạo nên những tuyến kết nối phục vụ mạng LAN và các ứng dụng truyền thông.

1.2. Phân biệt tiêu chuẩn sản phẩm và tiêu chuẩn thi công

Tiêu chuẩn sản phẩm mô tả những yêu cầu kỹ thuật của thành phần cáp hoặc phụ kiện.

Trong khi đó, tiêu chuẩn thi công và đo kiểm liên quan đến cách thiết kế, lắp đặt và đánh giá đường truyền hoàn chỉnh.

Ví dụ, sử dụng cáp Cat6 không tự động bảo đảm toàn bộ tuyến sau thi công đạt hiệu năng Cat6.

Kết quả còn phụ thuộc vào phụ kiện, chiều dài, chất lượng đấu nối và điều kiện lắp đặt.

1.3. Vì sao cần tuân thủ quy trình?

Quy trình thi công giúp kiểm soát những rủi ro như:

• Kéo cáp vượt lực cho phép.

• Uốn cáp quá gấp.

• Đấu sai sơ đồ chân.

• Sử dụng phụ kiện không tương thích.

• Đi cáp tại vị trí có điều kiện nhiễu không phù hợp.

• Thiếu nhãn hoặc hồ sơ tuyến.

Thi công có kiểm soát cũng giúp thuận tiện cho quá trình bảo trì và mở rộng hệ thống.

1.4. Phạm vi áp dụng

Các nguyên tắc thi công có cấu trúc có thể được áp dụng cho nhiều hệ thống cáp đồng cân bằng, bao gồm Cat5e, Cat6 và Cat6A.

Tuy nhiên, yêu cầu cụ thể cần được xác định theo Category, SKU, tiêu chuẩn và hồ sơ thiết kế.

2. Các tiêu chuẩn kỹ thuật liên quan đến thi công cáp Panduit

2.1. ANSI/TIA-568

Bộ tiêu chuẩn ANSI/TIA-568 đề cập đến những yêu cầu liên quan đến hệ thống cáp viễn thông, bao gồm cấu trúc, hiệu năng và các thành phần truyền dẫn.

Đây là một trong những hệ thống tiêu chuẩn thường được tham chiếu trong thiết kế và nghiệm thu cáp mạng.

Cần xác nhận phiên bản tiêu chuẩn được áp dụng cho từng dự án.

2.2. ANSI/TIA-569

ANSI/TIA-569 liên quan đến không gian và đường dẫn hạ tầng viễn thông.

Các nội dung thường được quan tâm gồm:

• Máng cáp.

• Ống luồn.

• Không gian kỹ thuật.

• Tuyến đi cáp.

• Khả năng tiếp cận và bảo trì.

2.3. ANSI/TIA-606

ANSI/TIA-606 liên quan đến quản lý và định danh hạ tầng viễn thông.

Việc đánh nhãn tuyến cáp, patch panel và điểm mạng giúp thuận tiện khi vận hành.

2.4. ANSI/TIA-607

ANSI/TIA-607 đề cập đến hệ thống bonding và grounding viễn thông.

Nội dung này đặc biệt cần được xem xét khi triển khai các hệ thống có màn chắn hoặc những cấu hình yêu cầu liên kết điện phù hợp.

2.5. ISO/IEC 11801

ISO/IEC 11801 là hệ thống tiêu chuẩn quốc tế liên quan đến cáp có cấu trúc.

Các yêu cầu về Class và Category cần được phân biệt theo phạm vi đánh giá.

2.6. IEC 61935-1

IEC 61935-1 liên quan đến những phương pháp kiểm tra hệ thống cáp cân bằng đã lắp đặt.

Đây là tài liệu có thể được tham chiếu khi xây dựng yêu cầu đo kiểm và nghiệm thu.

2.7. Hướng dẫn thi công theo SKU Panduit

Ngoài tiêu chuẩn chung, cần kiểm tra hướng dẫn của nhà sản xuất cho mã sản phẩm cụ thể.

Các thông số như bán kính uốn, lực kéo và điều kiện môi trường có thể khác nhau.

Không nên mặc định mọi SKU Panduit sử dụng cùng một giá trị kỹ thuật.

3. Khảo sát và lập kế hoạch trước khi thi công

3.1. Xác định vị trí tủ mạng và điểm đầu cuối

Cần xác định vị trí tủ mạng, patch panel và các ổ cắm mạng.

Việc bố trí nên xét đến khả năng tiếp cận, bảo trì và yêu cầu vận hành.

3.2. Khảo sát tuyến cáp

Khảo sát giúp xác định tuyến đi cáp phù hợp.

Những yếu tố cần xem xét gồm:

• Chiều dài tuyến.

• Máng cáp hoặc ống luồn.

• Các điểm chuyển hướng.

• Khu vực có nguồn nhiễu.

• Điều kiện nhiệt độ.

• Khả năng mở rộng.

3.3. Xác định số lượng điểm mạng

Danh sách điểm mạng nên được xây dựng từ hồ sơ thiết kế.

Cần phân biệt điểm phục vụ máy tính, camera IP, Wi-Fi Access Point và những thiết bị khác.

3.4. Lập BOM

BOM là danh sách vật tư.

Nên thể hiện:

• Mã SKU.

• Mô tả sản phẩm.

• Số lượng.

• Đơn vị tính.

• Quy cách.

• Yêu cầu kỹ thuật.

3.5. Dự toán chiều dài cáp

Chiều dài cần được tính theo tuyến thực tế.

Nên dự trù phần phục vụ đấu nối và quản lý cáp theo thiết kế, nhưng không được làm vượt giới hạn chiều dài của cấu hình truyền dẫn.

3.6. Kiểm tra yêu cầu PoE và môi trường

Đối với hệ thống PoE, cần xem xét điều kiện cấp nguồn, nhiệt độ và cách bố trí cáp.

Nếu tuyến đi qua khu vực có điều kiện đặc biệt, phải lựa chọn sản phẩm phù hợp.

4. Lựa chọn cáp và phụ kiện Panduit phù hợp

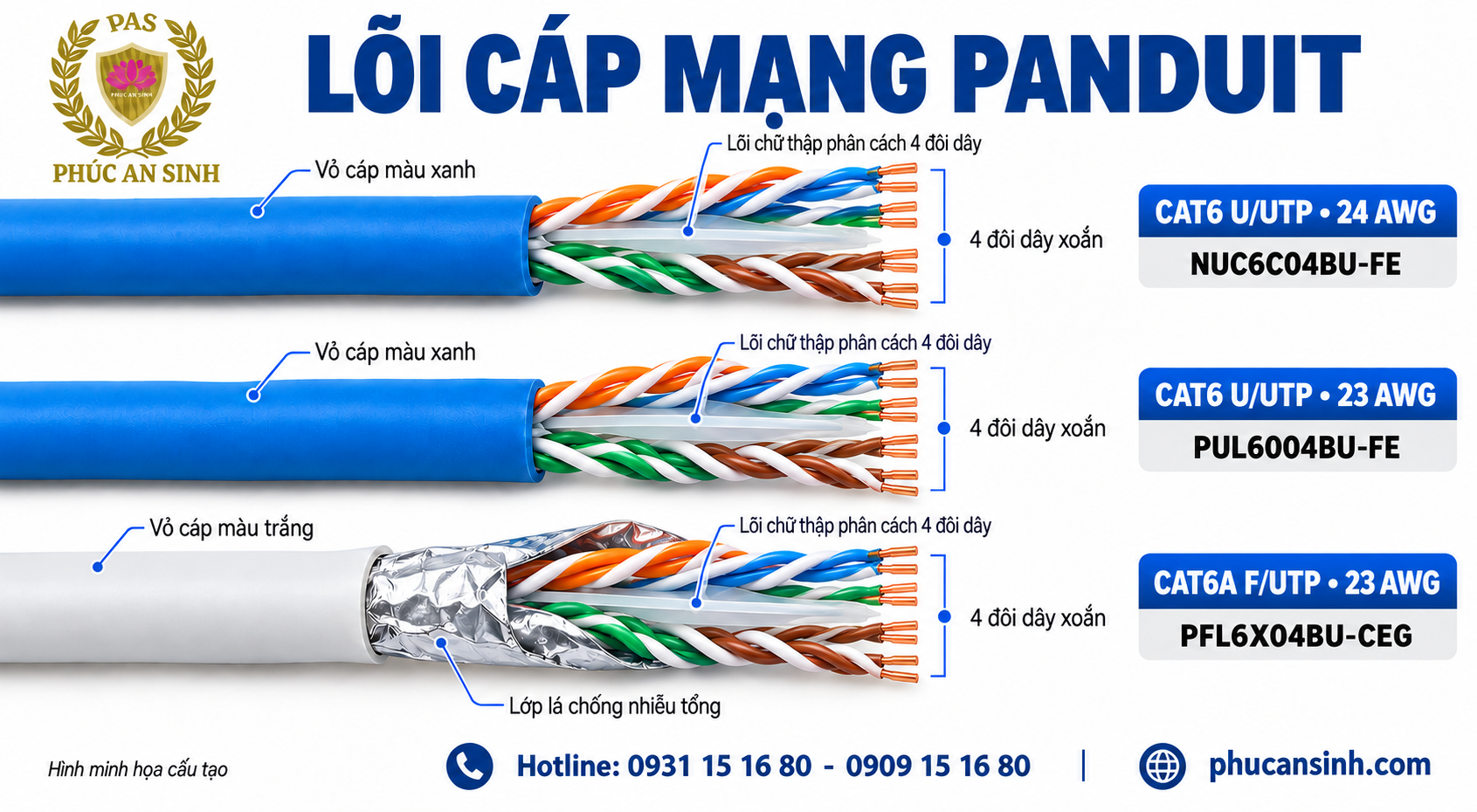

4.1. Cat5e, Cat6 hay Cat6A?

Cat5e phù hợp với nhiều hệ thống Gigabit Ethernet.

Cat6 Panduit có băng thông danh định 250MHz.

Cat6A có băng thông danh định 500MHz và được thiết kế hỗ trợ 10GBASE-T trên channel đạt chuẩn dài đến 100m.

Lựa chọn cần dựa trên yêu cầu thiết kế.

Tham khảo thêm bài cáp mạng Panduit Cat6 và cáp mạng Panduit Cat6A.

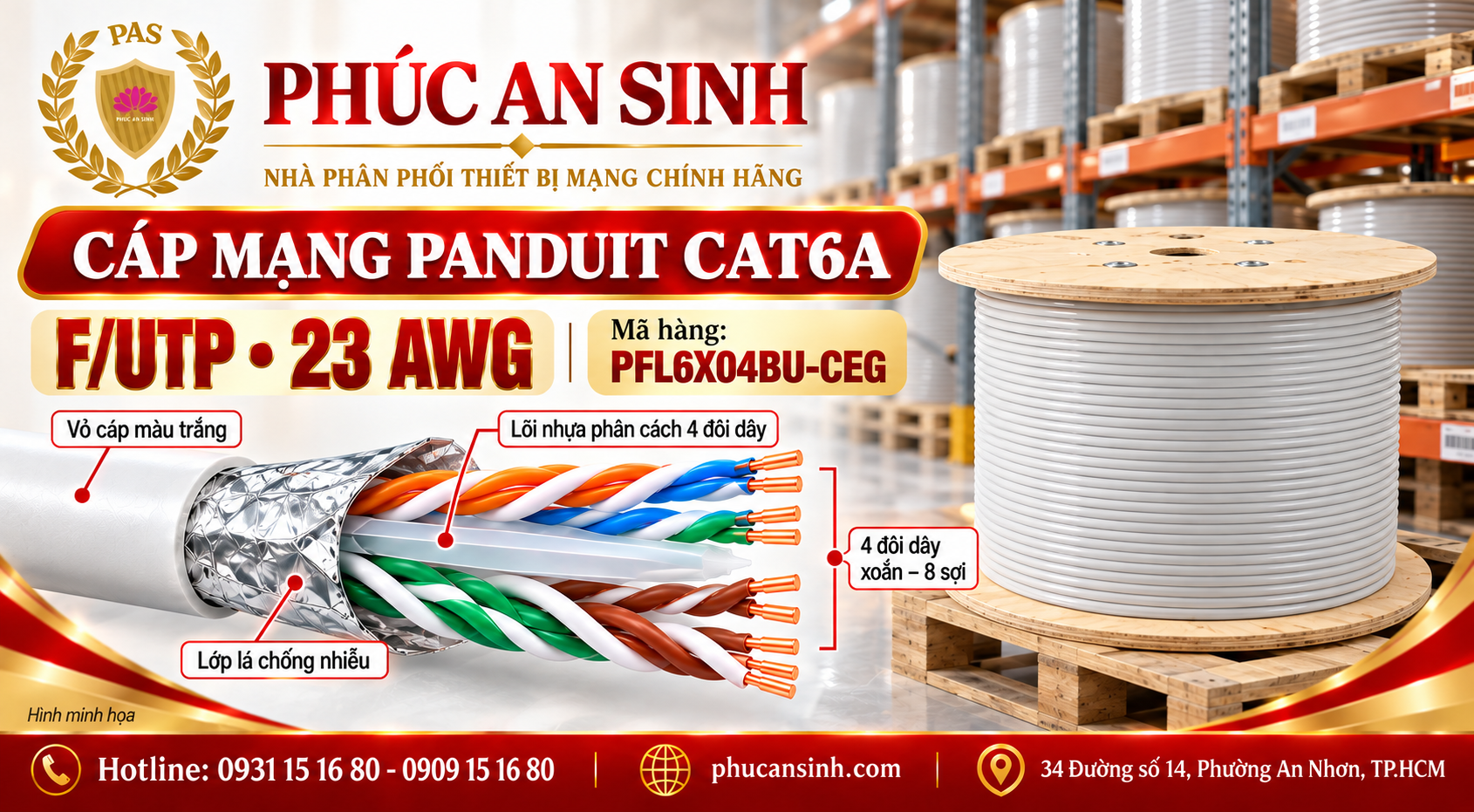

4.2. UTP hay cáp có màn chắn?

UTP phù hợp với nhiều môi trường thông thường.

Cáp có màn chắn có thể được cân nhắc khi có yêu cầu kiểm soát nhiễu điện từ.

Cần bảo đảm hệ thống phụ kiện và bonding phù hợp.

Xem thêm bài cáp mạng Panduit UTP và cáp mạng Panduit chống nhiễu.

4.3. Vật liệu vỏ

Vật liệu vỏ phải phù hợp với môi trường và yêu cầu an toàn của công trình.

Không nên mặc định mọi loại cáp Panduit có thể lắp đặt trong cùng điều kiện.

4.4. Patch panel, keystone và patch cord

Các phụ kiện phải tương thích với Category và cấu trúc cáp.

Sử dụng phụ kiện không phù hợp có thể làm giảm hiệu năng đường truyền.

4.5. Kiểm tra vật tư đầu vào

Trước thi công, cần đối chiếu:

• SKU.

• Số lượng.

• Quy cách.

• Nhãn sản phẩm.

• Tình trạng đóng gói.

• Datasheet nếu cần.

5. Quy trình thi công cáp mạng Panduit – 8 bước

5.1. Bước 1 – Tiếp nhận hồ sơ và khảo sát hiện trường

Đầu vào gồm bản vẽ, BOM và yêu cầu kỹ thuật.

Nhà thầu cần khảo sát tuyến đi cáp và kiểm tra những điều kiện có thể ảnh hưởng đến thi công.

Điểm kiểm soát: Tuyến cáp và vị trí lắp đặt phải phù hợp với hồ sơ được phê duyệt.

Đầu ra: Phương án thi công và danh sách vật tư đã được đối chiếu.

5.2. Bước 2 – Kiểm tra vật tư đầu vào

Kiểm tra mã SKU, số lượng và tình trạng sản phẩm.

Nếu phát hiện sai lệch, cần xử lý trước khi đưa vào lắp đặt.

Điểm kiểm soát: Không sử dụng vật tư không đáp ứng yêu cầu kỹ thuật.

Đầu ra: Danh sách vật tư được chấp thuận sử dụng.

5.3. Bước 3 – Chuẩn bị đường dẫn

Chuẩn bị máng cáp, ống luồn và những vị trí chuyển hướng.

Cần kiểm tra khả năng tiếp cận và điều kiện lắp đặt.

Điểm kiểm soát: Đường dẫn không gây nguy cơ làm hỏng cáp.

Đầu ra: Tuyến thi công sẵn sàng.

5.4. Bước 4 – Kéo cáp

Kéo cáp theo tuyến đã được xác nhận.

Tránh giật mạnh, kéo qua cạnh sắc hoặc tạo lực căng vượt giới hạn.

Điểm kiểm soát: Không làm biến dạng hoặc hư hỏng cáp.

Đầu ra: Cáp được đưa đến đúng vị trí.

5.5. Bước 5 – Quản lý cáp

Sắp xếp cáp trong máng, tủ mạng và những vị trí chuyển hướng.

Không siết bó quá chặt.

Duy trì bán kính uốn theo hướng dẫn sản phẩm.

Điểm kiểm soát: Cáp không bị ép, gập hoặc chịu lực bất thường.

Đầu ra: Tuyến cáp được quản lý phù hợp.

5.6. Bước 6 – Đấu nối patch panel và keystone

Đấu nối theo T568A hoặc T568B theo thiết kế.

Sử dụng dụng cụ tương thích.

Giữ độ xoắn cặp dây gần điểm kết nối theo hướng dẫn phụ kiện.

Điểm kiểm soát: Đúng sơ đồ và đúng phụ kiện.

Đầu ra: Các đầu tuyến được đấu nối.

5.7. Bước 7 – Đánh nhãn và kiểm tra sơ bộ

Đánh nhãn tuyến cáp, patch panel và ổ cắm mạng.

Kiểm tra ngoại quan và wiremap.

Điểm kiểm soát: Nhãn rõ ràng, sơ đồ kết nối đúng.

Đầu ra: Danh sách tuyến sẵn sàng đo chứng nhận.

5.8. Bước 8 – Đo kiểm và nghiệm thu

Thiết lập cấu hình đo phù hợp.

Thực hiện đo kiểm theo tiêu chuẩn và Category được yêu cầu.

Xử lý những tuyến không đạt, đo lại sau khắc phục và lưu báo cáo.

Điểm kiểm soát: Kết quả đáp ứng yêu cầu nghiệm thu.

Đầu ra: Hồ sơ đo kiểm và biên bản nghiệm thu.

6. Những yêu cầu kỹ thuật quan trọng khi kéo cáp



6.1. Giới hạn chiều dài

Trong cấu hình cáp đồng có cấu trúc phổ biến:

• Permanent Link thường tối đa 90m.

• Channel thường tối đa 100m.

Giới hạn cụ thể cần đối chiếu tiêu chuẩn và cấu hình áp dụng.

6.2. Bán kính uốn tối thiểu

Uốn cáp quá gấp có thể làm thay đổi cấu trúc bên trong và ảnh hưởng hiệu năng.

Cần tuân thủ giá trị được nhà sản xuất công bố cho SKU.

Không nên áp dụng một giá trị cố định cho mọi loại cáp.

6.3. Lực kéo tối đa

Kéo cáp vượt lực cho phép có thể làm hỏng cấu trúc hoặc thay đổi đặc tính truyền dẫn.

Cần kiểm tra hướng dẫn lắp đặt trước khi thi công.

6.4. Không siết bó cáp quá chặt

Việc siết bó quá chặt có thể tạo áp lực lên cáp.

Nên sử dụng giải pháp quản lý cáp phù hợp và tránh làm biến dạng vỏ.

6.5. Khoảng cách với nguồn điện

Khi bố trí cáp mạng gần dây điện hoặc thiết bị có thể tạo nhiễu, cần tuân thủ yêu cầu phân cách theo tiêu chuẩn, quy định an toàn và thiết kế.

Không nên tự áp dụng một khoảng cách cố định cho mọi môi trường.

6.6. Nhiệt độ và độ ẩm

Điều kiện môi trường có thể ảnh hưởng đến cáp và hiệu năng.

Đối với tuyến có PoE, nhiệt độ và cách bó cáp cần được xem xét kỹ.

6.7. Thi công trong máng và ống luồn

Cần bảo đảm đường dẫn phù hợp với số lượng cáp và điều kiện lắp đặt.

Tránh kéo cáp qua những điểm có cạnh sắc hoặc chuyển hướng không phù hợp.

7. Tiêu chuẩn đấu nối cáp Panduit

7.1. Chuẩn T568A/T568B

Hai sơ đồ xác định thứ tự các lõi dẫn vào đầu nối.

Cần thống nhất theo thiết kế.

7.2. Đấu keystone jack

Sử dụng sơ đồ màu và dụng cụ theo hướng dẫn của phụ kiện.

Không nên áp dụng cách đấu của một loại jack cho mọi sản phẩm.

7.3. Đấu patch panel

Cần quản lý chiều dài và vị trí cáp phù hợp.

Đánh nhãn từng cổng theo hồ sơ.

7.4. Duy trì độ xoắn

Không tháo xoắn cặp dây quá mức.

Việc tháo xoắn không phù hợp có thể làm tăng nhiễu xuyên âm.

7.5. Chọn phụ kiện đúng Category

Phụ kiện phải phù hợp với cấp hiệu năng và cấu trúc hệ thống.

7.6. Cáp có màn chắn

Cần sử dụng phụ kiện tương thích và xem xét yêu cầu bonding.

Tham khảo bài cách bấm dây mạng Panduit.

8. Quy trình đo kiểm cáp mạng Panduit sau thi công

8.1. Kiểm tra wiremap

Wiremap xác định quan hệ kết nối giữa các chân.

Có thể phát hiện những lỗi như hở mạch, ngắn mạch hoặc đảo dây.

8.2. Đo chiều dài

Chiều dài tuyến được kiểm tra theo cấu hình đo.

Cần phân biệt chiều dài Permanent Link và Channel.

8.3. Đo Insertion Loss

Insertion Loss là suy hao tín hiệu khi truyền qua tuyến.

Giá trị cần được so sánh với giới hạn của tiêu chuẩn áp dụng.

8.4. Đo NEXT và PSNEXT

NEXT là nhiễu xuyên âm đầu gần.

PSNEXT là thông số tổng hợp nhiễu xuyên âm đầu gần từ nhiều cặp dây.

8.5. Đo Return Loss

Return Loss liên quan đến phản xạ tín hiệu do sự không đồng nhất trở kháng.

Lỗi đầu nối hoặc thi công có thể ảnh hưởng đến chỉ tiêu này.

8.6. Đo ACR-F và PSACR-F

Các thông số này hỗ trợ đánh giá quan hệ giữa nhiễu xuyên âm đầu xa và suy hao.

8.7. Propagation Delay và Delay Skew

Propagation Delay là thời gian tín hiệu truyền qua tuyến.

Delay Skew là độ chênh lệch thời gian truyền giữa các cặp dây.

8.8. Permanent Link Test và Channel Test

Permanent Link Test đánh giá tuyến cáp cố định theo cấu hình tương ứng.

Channel Test đánh giá tuyến truyền dẫn hoàn chỉnh theo cấu hình channel.

Cần lựa chọn đúng phép đo theo yêu cầu nghiệm thu.

8.9. Thiết lập tiêu chuẩn và giới hạn đo

Trước khi đo, cần kiểm tra:

• Category.

• Tiêu chuẩn.

• Cấu hình đo.

• Adapter.

• Thông tin tuyến.

• Tình trạng thiết bị.

8.10. Lưu báo cáo

Báo cáo nên được lưu theo mã tuyến để thuận tiện truy xuất.

9. Cách đọc báo cáo Fluke Test Cat6/Cat6A

9.1. Fluke Test là gì?

Trong thực tế, “Fluke Test” thường được dùng để chỉ hoạt động đo kiểm cáp bằng thiết bị của Fluke Networks.

Tuy nhiên, không phải mọi thiết bị của thương hiệu này đều có chức năng chứng nhận hiệu năng Category.

Cần xác định đúng model và khả năng đo.

9.2. PASS và FAIL

PASS thường thể hiện tuyến đáp ứng những giới hạn được chọn trong phép đo.

FAIL thể hiện một hoặc nhiều chỉ tiêu không đạt giới hạn.

Kết quả chỉ có ý nghĩa khi cấu hình đo phù hợp.

9.3. PASS* hoặc kết quả biên

Một số thiết bị có thể hiển thị trạng thái kết quả liên quan đến vùng không chắc chắn đo hoặc giới hạn biên.

Cần đọc hướng dẫn của thiết bị và quy định nghiệm thu để hiểu đúng.

Không nên mặc định mọi kết quả có dấu sao đều được chấp nhận.

9.4. Margin là gì?

Margin thể hiện khoảng cách giữa giá trị đo và giới hạn áp dụng.

Thông số này giúp đánh giá mức dự phòng hiệu năng.

Tuy nhiên, cách biểu diễn có thể khác nhau theo chỉ tiêu và thiết bị.

9.5. Cách xác định thông số không đạt

Khi báo cáo FAIL, cần xác định:

• Chỉ tiêu không đạt.

• Cặp dây liên quan.

• Tần số hoặc vị trí liên quan nếu thiết bị hỗ trợ.

• Cấu hình đo.

• Tình trạng đầu nối.

9.6. Khi nào cần đo lại?

Nên đo lại sau khi đã khắc phục nguyên nhân lỗi.

Nếu thay đầu nối hoặc sửa tuyến, cần kiểm tra lại theo yêu cầu nghiệm thu.

9.7. Hiệu chuẩn và adapter

Thiết bị đo cần được sử dụng với adapter phù hợp.

Cần tuân thủ yêu cầu hiệu chuẩn và hướng dẫn của nhà sản xuất thiết bị.

10. Các lỗi thi công và đo kiểm thường gặp

10.1. Lỗi Wiremap

Có thể do đấu sai chân, hở mạch hoặc ngắn mạch.

Cần kiểm tra đầu nối và sơ đồ đấu dây.

10.2. Lỗi Split Pair

Split Pair là lỗi ghép sai cặp xoắn.

Một số phép kiểm tra thông mạch đơn giản có thể không phát hiện đầy đủ.

10.3. Lỗi NEXT

NEXT không đạt có thể liên quan đến tháo xoắn quá dài, phụ kiện hoặc chất lượng đấu nối.

10.4. Lỗi Return Loss

Có thể liên quan đến sự không đồng nhất trở kháng tại đầu nối hoặc trên tuyến.

10.5. Lỗi Insertion Loss

Có thể liên quan đến chiều dài, đặc tính cáp hoặc điều kiện kết nối.

10.6. Lỗi chiều dài

Nếu tuyến vượt giới hạn, cần đánh giá lại thiết kế và phương án triển khai.

10.7. Lỗi phụ kiện

Sử dụng phụ kiện không tương thích có thể ảnh hưởng đến hiệu năng.

10.8. Quy trình xử lý lỗi

1. Xác định chỉ tiêu FAIL.

2. Kiểm tra cấu hình đo.

3. Kiểm tra hai đầu tuyến.

4. Xác định vị trí nghi vấn.

5. Khắc phục nguyên nhân.

6. Đo lại.

7. Lưu kết quả.

11. Tiêu chuẩn nghiệm thu hệ thống cáp mạng Panduit

11.1. Nghiệm thu vật tư đầu vào

Kiểm tra mã SKU, số lượng và tình trạng sản phẩm.

11.2. Nghiệm thu công việc lắp đặt

Kiểm tra tuyến cáp, phương pháp cố định, đánh nhãn và điều kiện thi công.

11.3. Nghiệm thu đo kiểm

Đối chiếu kết quả với tiêu chuẩn và giới hạn đã được phê duyệt.

11.4. Nghiệm thu hồ sơ hoàn công

Kiểm tra bản vẽ và thông tin tuyến sau thi công.

11.5. Biên bản nghiệm thu

Biên bản nên thể hiện phạm vi công việc, kết quả kiểm tra và những vấn đề còn tồn tại nếu có.

11.6. Khi nào cần kiểm tra lại?

Cần xem xét kiểm tra lại khi tuyến bị thay đổi, sửa chữa hoặc có kết quả không phù hợp.

12. Hồ sơ nghiệm thu cáp mạng Panduit gồm những gì?

12.1. Danh sách tuyến cáp

Danh sách nên thể hiện mã tuyến, vị trí đầu và cuối.

12.2. Bản vẽ hoàn công

Bản vẽ hoàn công phản ánh hiện trạng lắp đặt sau khi hoàn thành.

12.3. BOM và SKU

Danh sách vật tư giúp đối chiếu sản phẩm đã sử dụng.

12.4. Datasheet và chứng từ

Các tài liệu cần được cung cấp theo yêu cầu hợp đồng và phạm vi có thể đáp ứng.

12.5. Báo cáo đo kiểm

Báo cáo cần thể hiện kết quả của từng tuyến theo yêu cầu nghiệm thu.

12.6. Hình ảnh thi công

Hình ảnh giúp ghi nhận những công đoạn hoặc vị trí cần lưu hồ sơ.

12.7. Biên bản xử lý lỗi

Nếu có tuyến không đạt, cần ghi nhận nguyên nhân và phương án khắc phục.

12.8. Biên bản bàn giao

Biên bản bàn giao xác nhận phạm vi và tình trạng công việc theo thỏa thuận.

13. Checklist nghiệm thu cáp mạng Panduit

Checklist này là biểu mẫu tham khảo. Yêu cầu nghiệm thu thực tế phải tuân theo hợp đồng, hồ sơ thiết kế và tiêu chuẩn được áp dụng.

14. Lưu ý thi công cáp Panduit theo từng môi trường

14.1. Văn phòng và tòa nhà

Cần quản lý tuyến cáp rõ ràng, đánh nhãn và bảo đảm khả năng bảo trì.

14.2. Camera IP và PoE

Cần xem xét yêu cầu cấp nguồn, chiều dài tuyến và điều kiện lắp đặt.

Tham khảo bài cáp mạng Panduit PoE và cáp Panduit cho camera IP.

14.3. Wi-Fi Access Point

Cần xác định tốc độ uplink và yêu cầu PoE của thiết bị.

14.4. Nhà xưởng

Cần xem xét nguồn nhiễu, nhiệt độ và những điều kiện cơ học.

14.5. Data Center

Hệ thống cần chú trọng quản lý cáp, khả năng mở rộng và kiểm soát kết nối.

Xem thêm bài cáp Panduit cho Data Center. - Cat6A Panduit

14.6. Tuyến ngoài trời

Cần sử dụng cáp và phụ kiện phù hợp với môi trường ngoài trời.

Không nên sử dụng sản phẩm chỉ được thiết kế cho môi trường trong nhà nếu điều kiện thực tế không phù hợp.

15. Những sai lầm cần tránh khi thi công và nghiệm thu

15.1. Cho rằng cáp chính hãng đồng nghĩa tuyến đạt chuẩn

Hiệu năng tuyến phụ thuộc cả phụ kiện và chất lượng thi công.

15.2. Không kiểm tra SKU

Có thể dẫn đến việc sử dụng sai loại cáp hoặc phụ kiện.

15.3. Kéo cáp vượt lực cho phép

Có thể làm ảnh hưởng cấu trúc cáp.

15.4. Siết bó cáp quá chặt

Có thể làm biến dạng cáp.

15.5. Chỉ kiểm tra thông mạch

Thông mạch đúng không đồng nghĩa đạt Category.

15.6. Không đo chứng nhận

Nếu dự án yêu cầu certification test, không thể thay bằng kiểm tra LED đơn giản.

15.7. Không lưu hồ sơ

Thiếu báo cáo đo kiểm khiến việc truy xuất khó khăn.

15.8. Không đánh nhãn

Thiếu nhãn làm tăng thời gian bảo trì và xử lý lỗi.

16. Chuẩn bị vật tư thi công cáp Panduit tại Phúc An Sinh

16.1. Gửi bản vẽ hoặc BOM

Khách hàng nên chuẩn bị hồ sơ thiết kế hoặc danh sách vật tư.

16.2. Đối chiếu Category và SKU

Cần xác nhận mã sản phẩm đáp ứng yêu cầu kỹ thuật.

16.3. Kiểm tra phụ kiện tương thích

Patch panel, keystone và patch cord cần phù hợp với hệ thống.

16.4. Xác nhận số lượng và chứng từ

Nên thống nhất quy cách, đơn vị tính và chứng từ theo yêu cầu giao dịch.

16.5. Trao đổi yêu cầu báo giá

Khách hàng có thể gửi thông tin dự án cho Phúc An Sinh để trao đổi lựa chọn vật tư và điều kiện cung ứng.

Tham khảo bài báo giá cáp mạng Panduit.

17. FAQ – Câu hỏi thường gặp

17.1. Tiêu chuẩn thi công cáp mạng Panduit gồm những gì?

Các tiêu chuẩn thường được tham chiếu liên quan đến hệ thống cáp, đường dẫn, đánh nhãn, bonding và đo kiểm. Cần xác định tiêu chuẩn áp dụng theo dự án.

17.2. Cáp Panduit Cat6 có cần đo Fluke sau thi công không?

Nếu dự án yêu cầu chứng nhận hiệu năng, cần sử dụng thiết bị đo phù hợp. Không phải mọi phép kiểm tra bằng thiết bị Fluke đều là phép đo chứng nhận.

17.3. Chiều dài tối đa của tuyến Cat6 là bao nhiêu?

Trong cấu hình tiêu chuẩn phổ biến, Permanent Link thường tối đa 90m và Channel tối đa 100m.

17.4. Bán kính uốn tối thiểu của cáp Panduit là bao nhiêu?

Phụ thuộc vào SKU và điều kiện lắp đặt. Cần kiểm tra datasheet hoặc hướng dẫn thi công của nhà sản xuất.

17.5. Có được kéo cáp mạng chung với dây điện không?

Cần tuân thủ yêu cầu phân cách, an toàn điện và thiết kế. Không nên mặc định mọi cách đi chung đều được phép.

17.6. Permanent Link và Channel khác nhau như thế nào?

Permanent Link là phần tuyến cố định theo cấu hình đo. Channel là tuyến truyền dẫn hoàn chỉnh, có thể bao gồm patch cord.

17.7. PASS trong báo cáo Fluke có nghĩa gì?

PASS cho biết kết quả đáp ứng giới hạn được chọn trong phép đo. Cần bảo đảm cấu hình đo phù hợp với yêu cầu nghiệm thu.

17.8. Lỗi NEXT khi đo Cat6 thường do đâu?

Có thể liên quan đến tháo xoắn quá dài, đầu nối, phụ kiện hoặc điều kiện thi công.

17.9. Hồ sơ nghiệm thu cáp mạng gồm những gì?

Thường gồm danh sách tuyến, bản vẽ hoàn công, BOM, báo cáo đo kiểm và các biên bản theo yêu cầu dự án.

17.10. Có cần đo lại sau khi thay keystone jack không?

Nên đo lại tuyến sau khi thay đầu nối, đặc biệt khi kết quả đo là một phần của hồ sơ nghiệm thu.

Thi công đúng tiêu chuẩn giúp bảo đảm hiệu năng hệ thống

Tiêu chuẩn thi công cáp mạng Panduit không chỉ liên quan đến chất lượng cáp mà còn bao gồm toàn bộ quá trình thiết kế, lắp đặt, đấu nối, đo kiểm và nghiệm thu.

Một quy trình kiểm soát chất lượng hiệu quả cần thực hiện theo thứ tự:

Chọn đúng vật tư → Khảo sát và chuẩn bị tuyến → Kéo cáp đúng kỹ thuật → Đấu nối → Đánh nhãn → Đo kiểm → Nghiệm thu → Bàn giao.

Đối với các dự án Cat6 và Cat6A, cần đặc biệt quan tâm đến chiều dài tuyến, lực kéo, bán kính uốn, khả năng tương thích phụ kiện và kết quả đo chứng nhận.

Bạn đang chuẩn bị vật tư Panduit cho công trình mạng LAN, tòa nhà, nhà xưởng hoặc Data Center?

Hãy gửi Phúc An Sinh bản vẽ, BOM, mã SKU hoặc yêu cầu kỹ thuật để trao đổi lựa chọn cáp, phụ kiện và quy cách phù hợp với dự án.
